1.1.10 Profilübersicht - BIOS Defaulteinstellungen 815E (ETX)
Die nachfolgend aufgelisteten BIOS Defaulteinstellungen entsprechen jenen Einstellungen, wel-
che nach dem Ausführen der Funktion „Load Setup Defaults" im BIOS Setup Hauptmenü „Exit"
oder beim Drücken von <F9> bei den einzelnen BIOS Setup Seiten für diese BIOS Setup Seite
optimierten Werte.
Position des DIP Switch siehe Abschnitt 1.6 "Position des DIP Switch Schalters bei APC620
Systemeinheiten", auf Seite 546).
Für die Einstellung der Profile werden die ersten sechs DIP Switches (1-6) verwendet. Die rest-
lichen zwei DIP Switches (7,8) sind reserviert.
Nummer optimiert für
Profil 0 Automation PC 620 Systemeinheiten 5PC600.SX01-00.
Profil 1 Reserviert.
Profil 2 Automation PC 620 Systemeinheiten 5PC600.SX02-00,
5PC600.SX02-01, 5PC600.SX05-00 und 5PC600.SX05-01.
Profil 3 Panel PC 700 Systemeinheit 5PC720.1043-00, 5PC720.1214-00,
5PC720.1505-00, 5PC720.1706-00, 5PC720.1906-00,
5PC781.1043-00, 5PC781.1505-00 und 5PC782.1043-00.
Profil 4 Panel PC 700 Systemeinheit 5PC720.1043-01, 5PC720.1214-01,
5PC720.1505-01 und 5PC720.1505-02.
1) Ist reserviert.
Die nachfolgenden Seiten geben einen Überblick über die BIOS Defaulteinstellungen abhängig
von der DIP Switch Stellung.

Eigene Einstellungen

Wurden an den BIOS Defaulteinstellungen Änderungen vorgenommen, können diese bei den
nachfolgenden Tabellen (Spalte „Eigene Einstellung") z.B. Zwecks Sicherung eingetragen wer-
den.
416

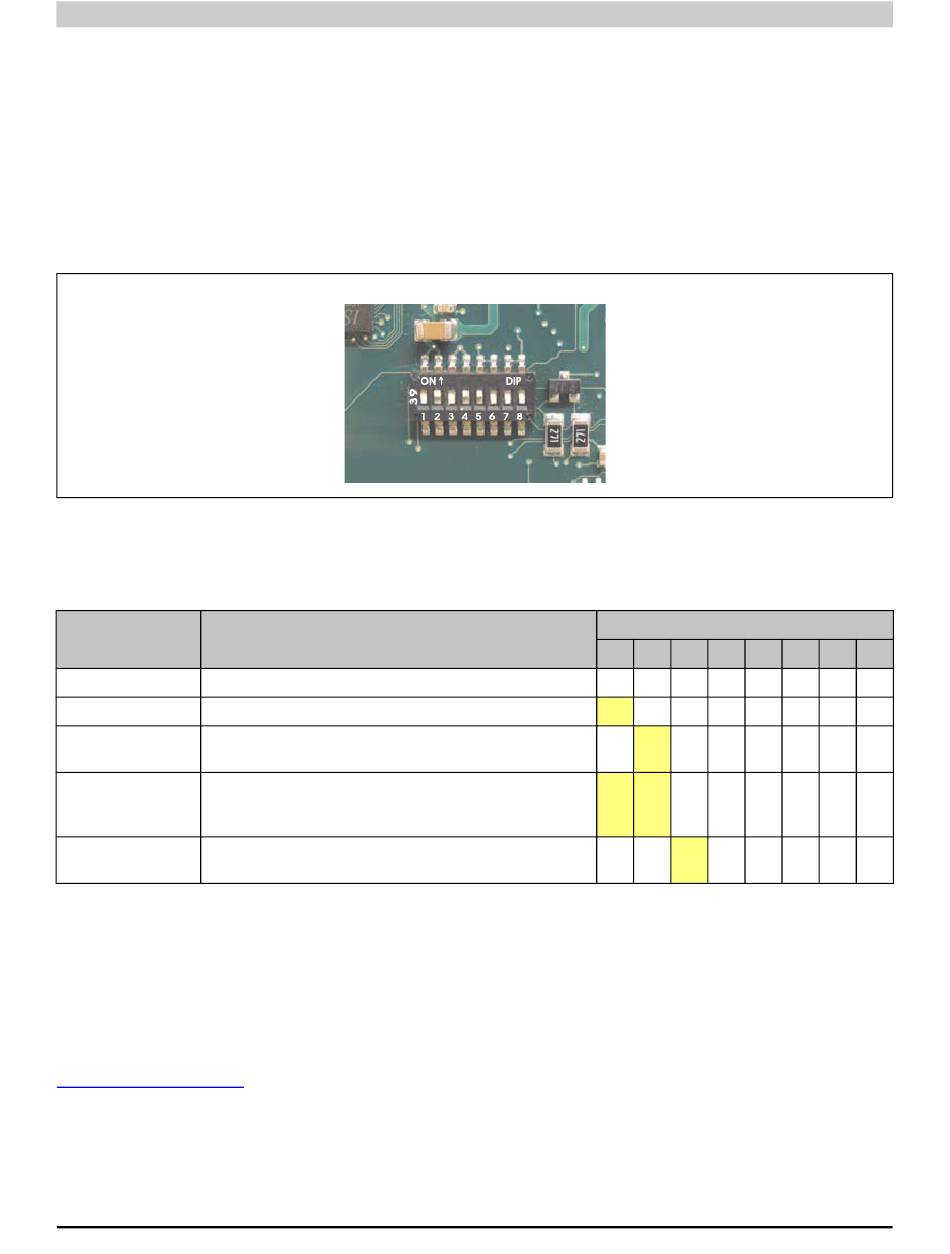

Abbildung 202: DIP Switch auf Systemeinheit

Tabelle 231: 815E (ETX) Profilübersicht
Automation PC 620 Anwenderhandbuch V 2.68
DIP Switch Stellung
1 2 3 4 5
Off Off Off Off Off
On Off Off Off Off
Off On Off Off Off
On On Off Off Off
Off Off On Off Off
1) 1)
6 7 8
Off - -
Off - -
Off - -
Off - -
Off - -
