Technische Daten • Gesamtgerät

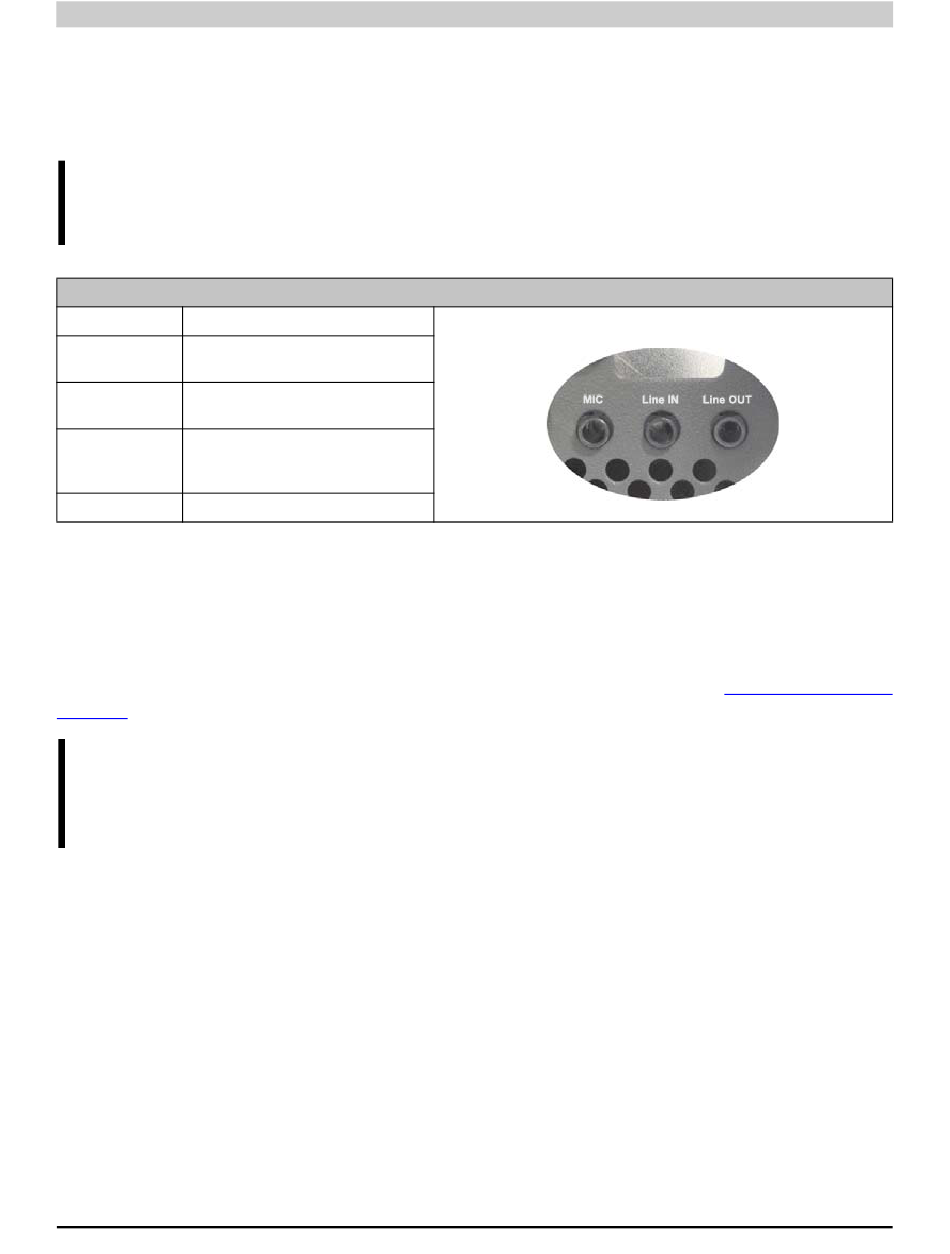

2.14.17 MIC, Line IN und Line OUT Anschluss

In allen APC620 Systemen ist ein AC97 (Spezifikation 2.2) kompatibler Soundchip vorhanden
bei dem die Kanäle MIC, Line IN und Line OUT von außen zugänglich sind.
Information:
APC620 embedded Geräte besitzen diese Anschlüsse nicht.
Controller
MIC Anschluss eines Mono Mikrofon über
Line IN Einspeisung eines Stereo Line In Signal
über 3,5 mm Klinkenstecker.
Line OUT Anschluss eines Stereo Wiedergabegerä-
tes (z.B. Verstärker) über einen 3,5 mm

Tabelle 58: Technische Daten MIC, Line IN und Line OUT Anschluss

Treibersupport
Zum Betrieb des AC97 Soundchips (Realtek) ist ein spezieller Treiber notwendig. Es stehen für
die freigegebenen Betriebssysteme (Windows XP Professional, Windows XP Embedded, Win-
dows Embedded Standard 2009) im Downloadbereich der B&R Homepage
on.com ) Treiber zum Download bereit.
Information:
Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Hersteller-
seiten, herunterzuladen.
144
MIC, Line IN und Line OUT
Realtek AC97
3,5 mm Klingenstecker.
Klinkenstecker.
3,5 mm Klinkenanschluss, female
Automation PC 620 Anwenderhandbuch V 2.68
