Zubehör • SRAM Modul - 5AC600.SRAM-00
20.3 Montage
Die Montage ist hier am Beispiel mit der Systemeinheit 5PC600.SF03-00 mit gesteckter AP Link
Steckkarte und APC620 USV Modul beschrieben.
• Seitendeckel des APC620 entfernen (siehe Kapitel 7 "Wartung / Instandhaltung", Ab-
schnitt 6 "Seitendeckeldemontage", auf Seite 784).
• Modul mit dem im Lieferumfang enthaltenem M3x5 Torx am Baseboard anschrauben.
742
Befestigungsbolzen
Stecker am Baseboard
SRAM Modul montiert

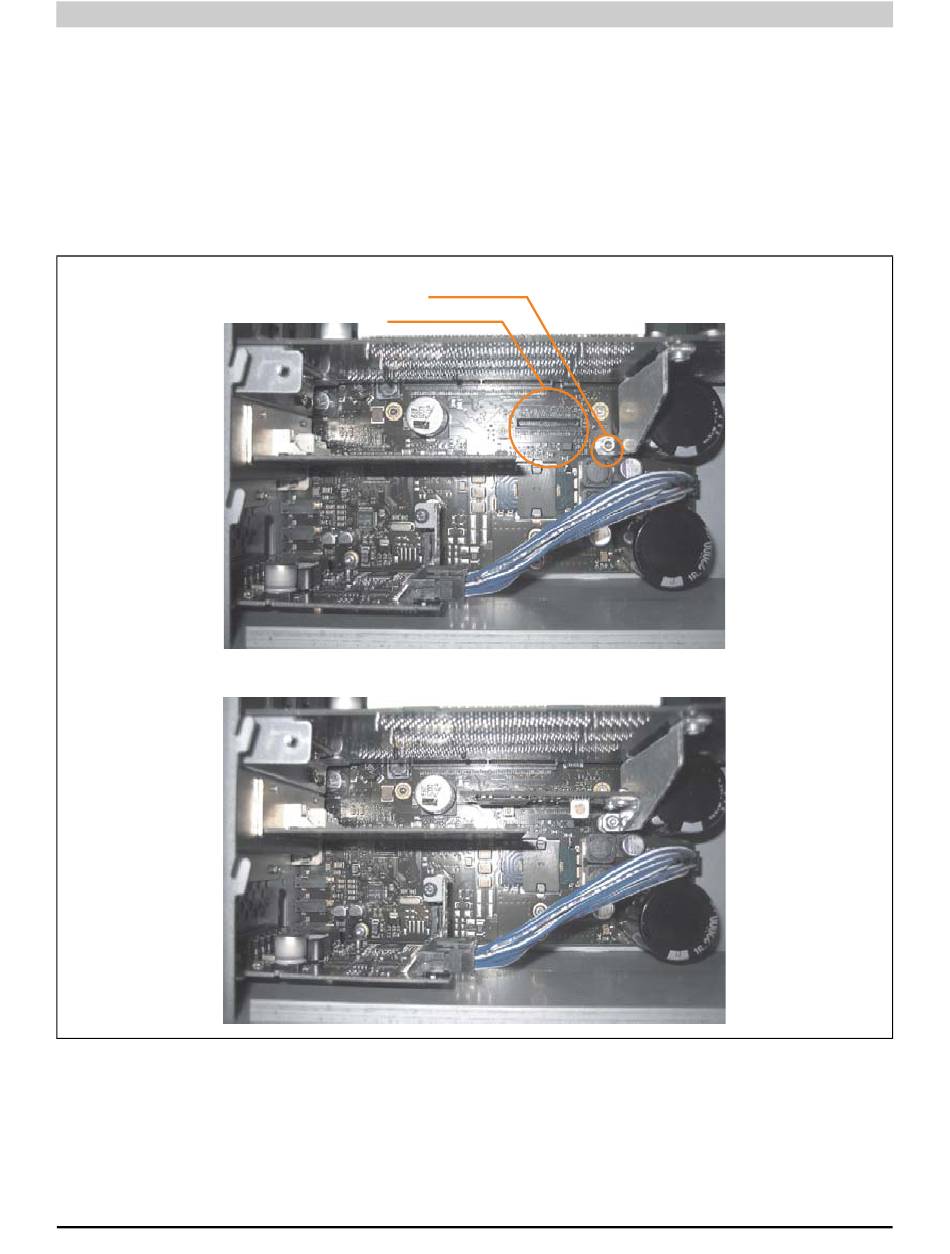

Abbildung 385: SRAM Modul Montage.
