Wartung / Instandhaltung • Lüfterkiteinbau und Tausch
• Ist im System ein Slide-in Laufwerk gesteckt, so ist dieses vor den nächsten Schritten zu
entfernen.

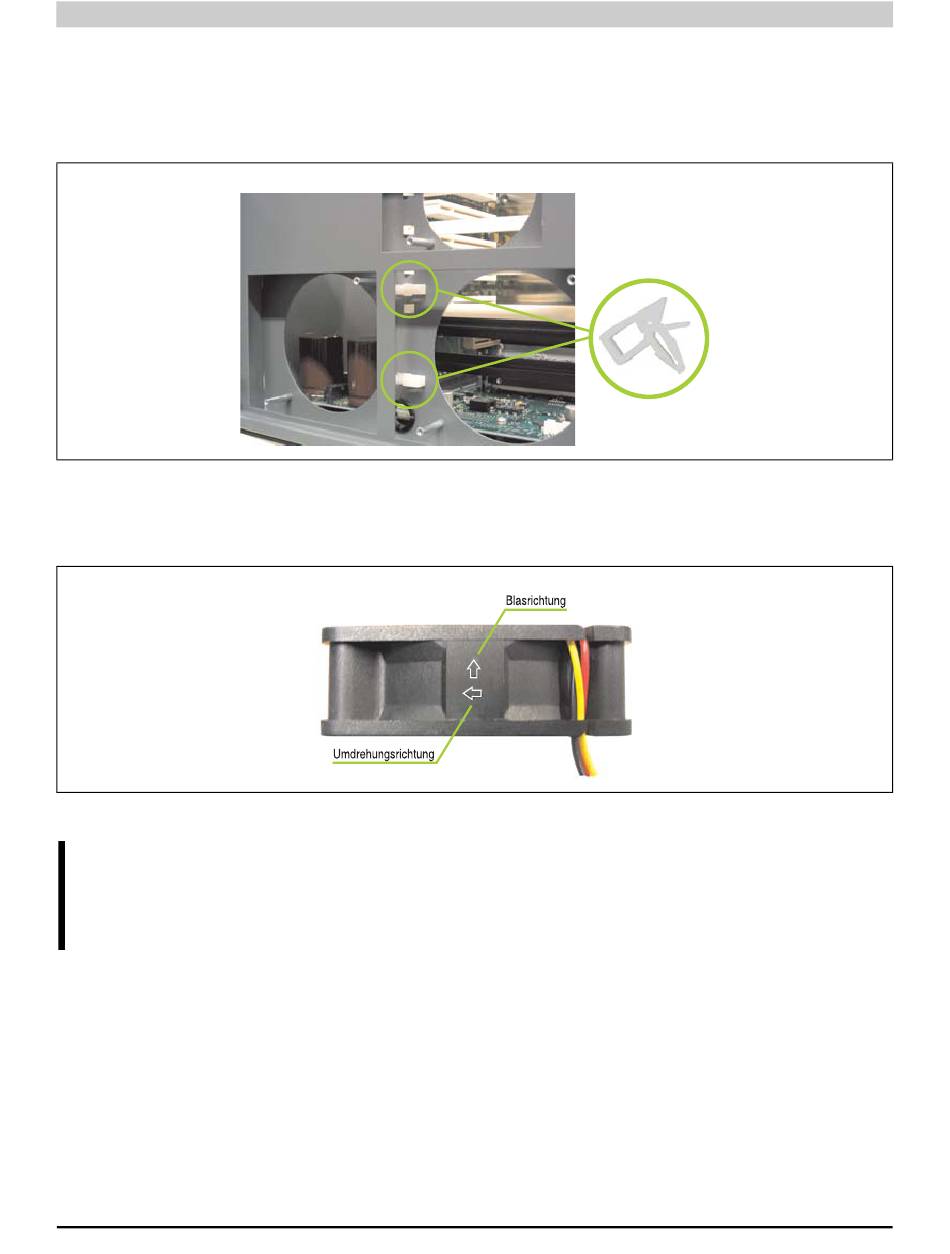

• Die zwei beiliegenden Kabelbefestigungen an den dafür vorgesehen Bohrungen anbrin-
gen.
• Auf den Lüftern befinden sich jeweils zwei Pfeile, die die Blasrichtung und die Umdre-
hungsrichtung anzeigen.
Abbildung 411: Lüftermarkierungen für Blas- und Umdrehungsrichtung
Warnung!
Die Lüfter müssen so eingesetzt werden, dass die Blasrichtung in das Gehäusein-
nere zeigen.
760

Abbildung 410: APC620 5PCI Kabelbefestigung anbringen

Automation PC 620 Anwenderhandbuch V 2.68
