Auswahlhilfe - Grundsystem; Abbildung 4: Auswahlhilfe Grundsystem Apc620 Mit 1, 2, 3, Und 5 Pci Slots - B&R Automation PC 620 Anwenderhandbuch

Technische Daten • Einleitung

1.2.1 Auswahlhilfe - Grundsystem

Systemeinheit
Die Systemeinheit besteht
aus Gehäuse und Basisboard.
Varianten:
PCI Slots (1,2, 3 oder 5)
Slide-in Slots (0,1 oder 2)
AP Link Steckplatz (0 oder 1)
Beispiel: 2 / 1 / 1
= 2 PCI, 1 Slide-in, 1 AP Link
CPU Board
Hauptspeicher
Kühlkörper
1) Ist in Verbindung mit den 855GME CPU Boards 5PC600.E855-01 / 5PC600.X855-01 und 5PC600.E855-03 / 5PC600.X855-03 zwingend zu verwenden.
2) Ist in Verbindung mit der Systemeinheit 5PC600.SF03-00 zu verwenden.

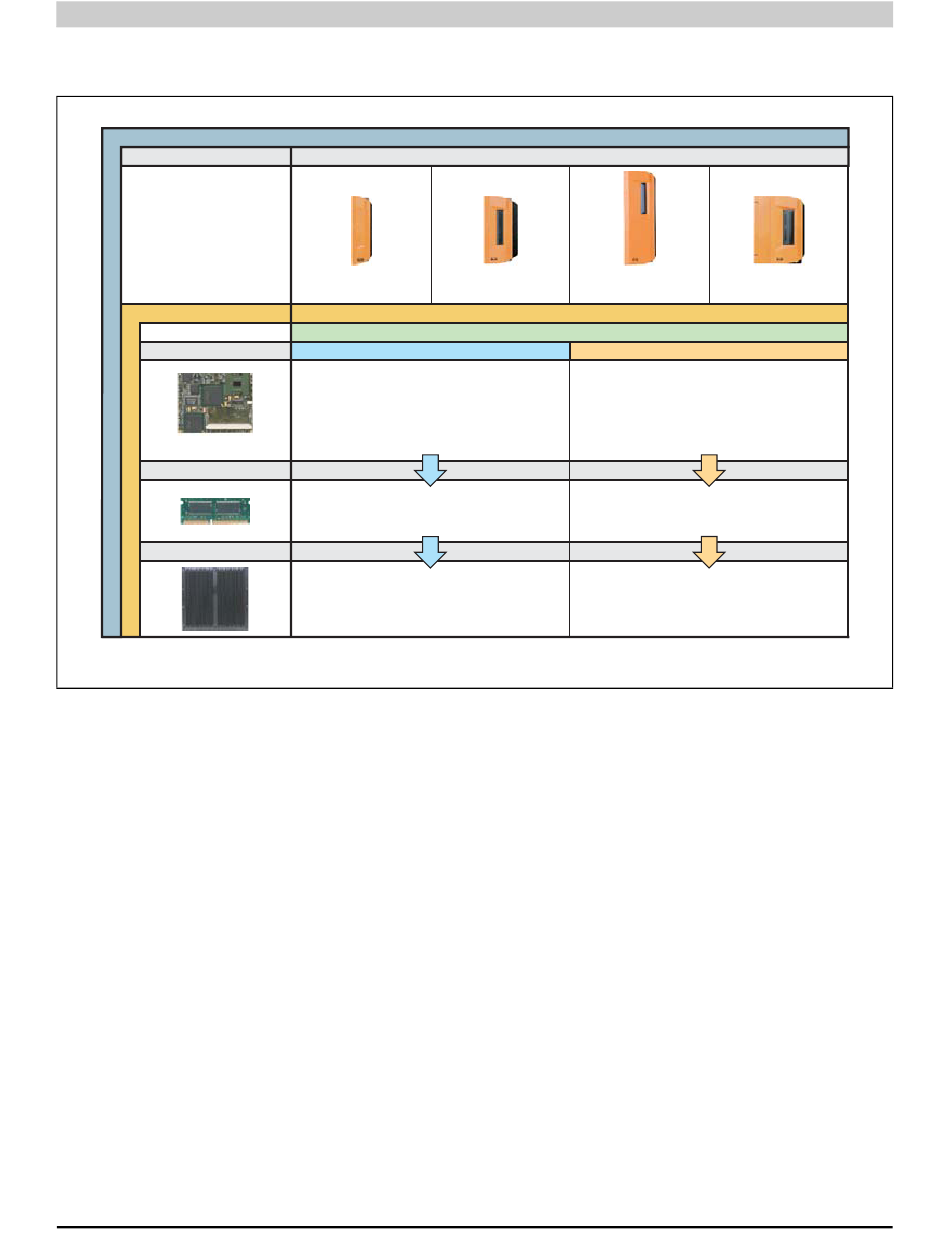

Abbildung 4: Auswahlhilfe Grundsystem APC620 mit 1, 2, 3, und 5 PCI Slots

Erläuterung:
1) Systemeinheit wählen (1 auswählen).
2) Systemwahl - CPU Board Variante (815E - ETX oder 855GME - ETX / XTX) wählen (1 aus-
wählen).
3) Hauptspeicher und Kühlkörper in Abhängigkeit zum CPU Board wählen (jeweils 1 auswäh-
len).
4) Optionale Komponenten in Abhängigkeit der Systemeinheit auswählen (siehe Abschnitt
1.2.2 "Auswahlhilfe - optionale Komponenten", auf Seite 57).
56
Konfiguration - Grundsystem APC620 mit 1, 2, 3 und 5 PCI Slots
5PC600.SX01-00 (1/0/0) 5PC600.SX02-01 (2/1/0)
5PC600.SX02-00 (2/1/1)
CPU Board - Hauptspeicher - Kühlkörper jeweils 1 Komponente auswählen
815E CPU Board (ETX)
5PC600.E815-00 - C3-400 MHz
5PC600.E815-02 - C3 733 MHz
5PC600.E815-03 - C3 1000 MHz
5MMSDR.0128-01 - 128 MB
5MMSDR.0256-01 - 256 MB
5MMSDR.0512-01 - 512 MB
5AC600.HS01-00
2)
5AC600.HS02-01
2)
5AC600.HS02-02
Automation PC 620 Anwenderhandbuch V 2.68
1 auswählen
5PC600.SF03-00 (3/1/1)
Systemwahl
855GME CPU Board (ETX / XTX)
5PC600.E855-00 / 5PC600.X855-00 - PM 1100 MHz
5PC600.E855-01 / 5PC600.X855-01 - PM 1600 MHz
5PC600.E855-02 / 5PC600.X855-02 - PM 1400 MHz
5PC600.E855-03 / 5PC600.X855-03 - PM 1800 MHz
5PC600.E855-04 / 5PC600.X855-04 - CM 600 MHz
5PC600.E855-05 / 5PC600.X855-05 - CM 1000 MHz
5MMDDR.0256-00 - 256 MB
5MMDDR.0512-00 - 512 MB
5MMDDR.1024-00 - 1 GB
5AC600.HS01-01
5AC600.HS01-02
5AC600.HS02-01
5AC600.HS02-02
5PC600.SX05-01 (5/2/0)
5PC600.SX05-00 (5/2/1)
1)
2)
1)2)
