Wartung / Instandhaltung • Montage des USV Moduls
• Haltewinkel mit 2 Torxschrauben (T10) am USV Modul montieren.
Haltewinkel
+ 2 Torxschrauben
• USV Modul mit 2 Torxschrauben (T10) und 1 Torxschraube (T10) montieren. Es sind die
zuvor entfernten Torxschrauben und eine Torxschraube aus dem Montagematerial zu
verwenden.
• Verbindungskabel anbringen (siehe markierte Buchsen).
774

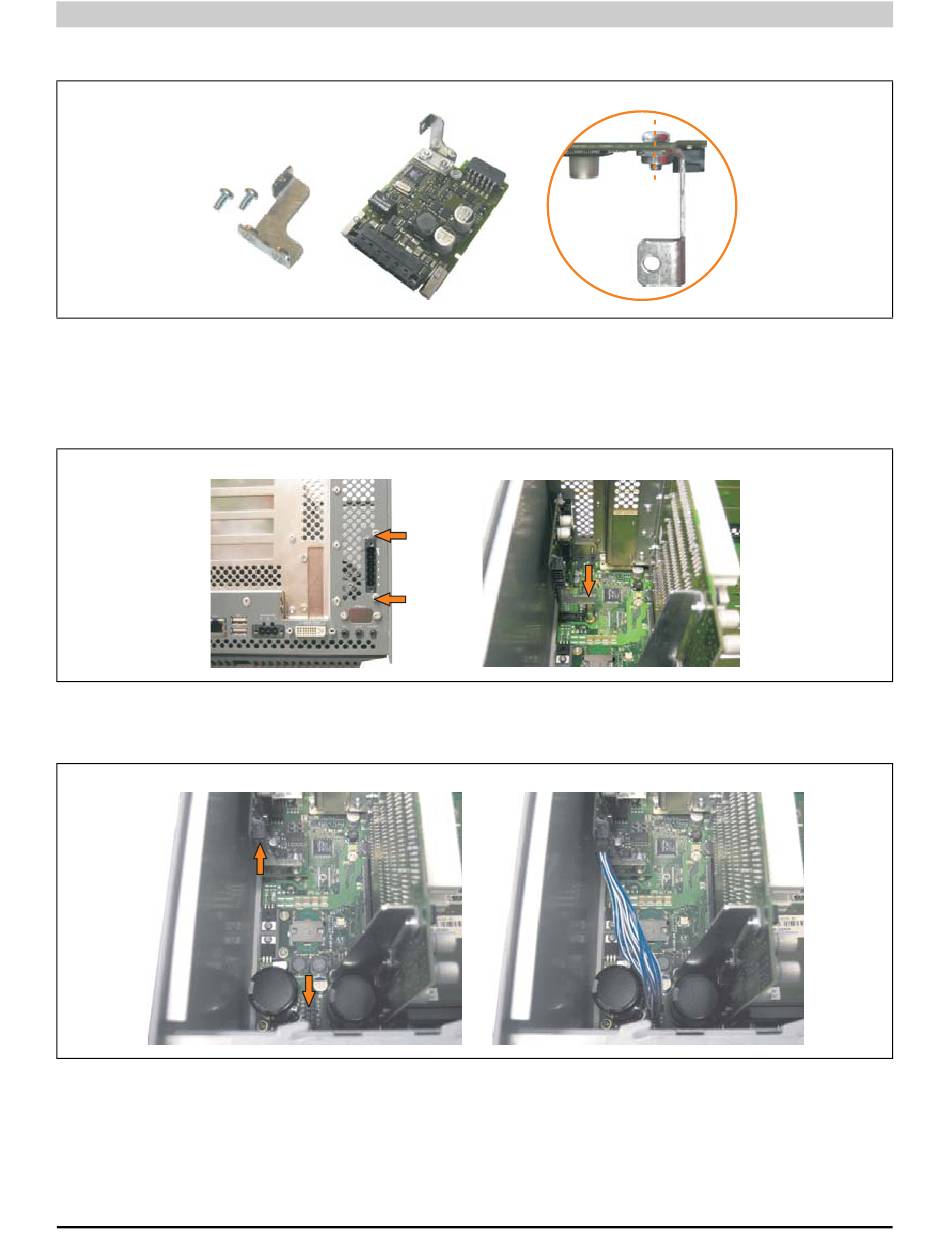

Abbildung 436: Haltewinkel montieren

Abbildung 437: USV Modul montieren

Abbildung 438: Verbindungskabel anstecken

Automation PC 620 Anwenderhandbuch V 2.68
