Kapitel 3 • Inbetriebnahme
1. Montage
Die APC620 Systeme werden mit dem am Gehäuse befindlichen Befestigungslaschen montiert.
Die Laschen sind für M5 Schrauben konzipiert.

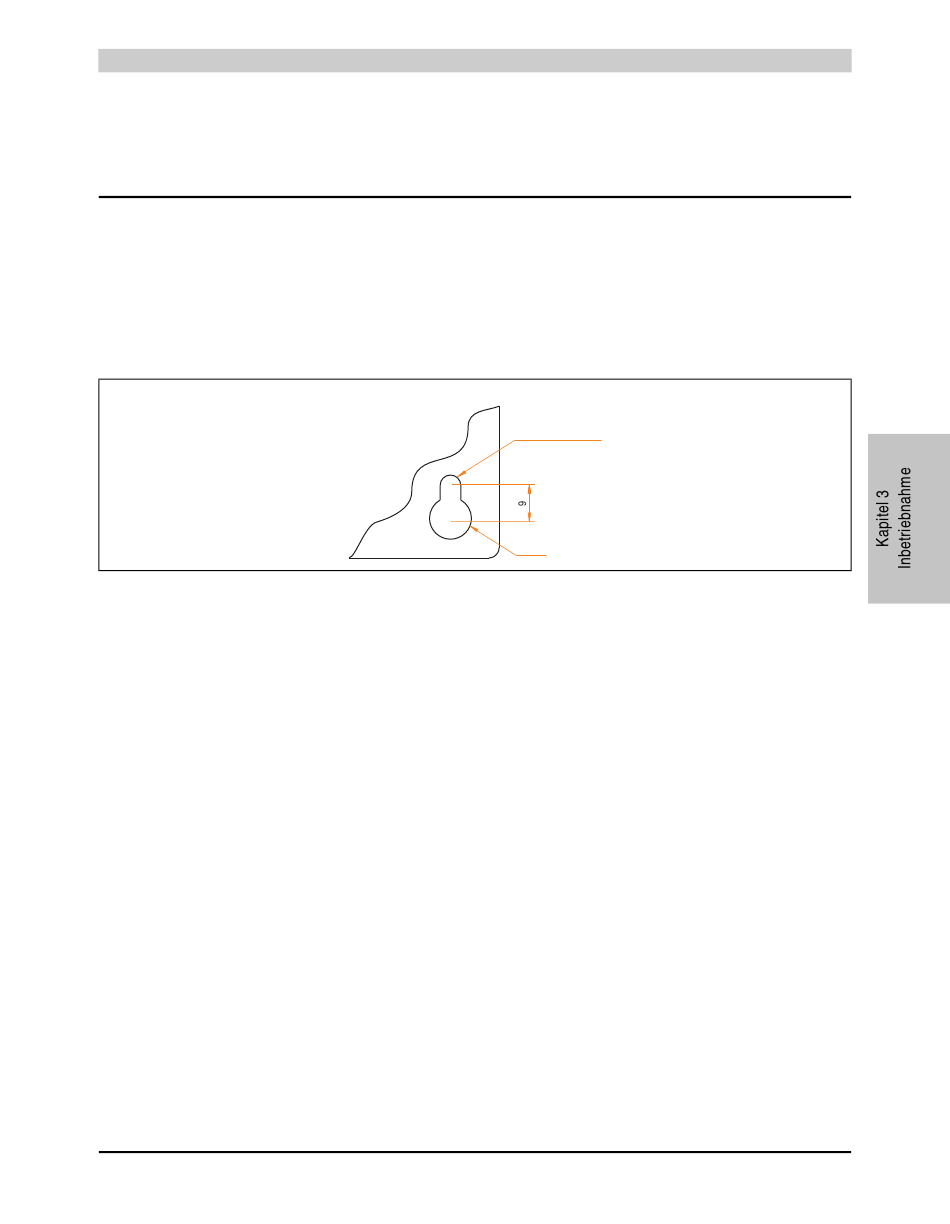

Abbildung 135: Befestigungslasche der APC620 Systeme

Die genaue Position für die Befestigungsbohrungen kann aus den nachfolgenden Bohrschablo-
nen entnommen werden.
1.1 Wichtige Informationen zur Montage
• Es müssen die klimatischen Umgebungsbedingungen beachtet werden (siehe Kapitel 2
"Technische Daten", Abschnitt 2.6 "Umgebungstemperaturen für Systeme mit 815E CPU
Board (ETX)", auf Seite 89 bzw. Abschnitt 2.7 "Umgebungstemperaturen für Systeme mit
855GME CPU Board (ETX / XTX)", auf Seite 93).
• Der APC620 ist nur für den Betrieb in geschlossenen Räumen zugelassen.
• Der APC620 darf nicht direkter Sonnenbestrahlung ausgesetzt werden.
• Die Lüftungslöcher dürfen nicht verdeckt werden.
• Bei der Montage des Geräts sind unbedingt die zulässigen Einbaulagen (siehe Abschnitt
1.3 "Einbaulagen", auf Seite 297) zu berücksichtigen.
• Es ist darauf zu achten, dass die Wand oder das Schaltschrankblech das vierfache Ge-
samtgewicht des Automation PC 620 tragen kann.
• Beim Anschluss von Kabeln (DVI, SDL, USB, etc.) ist auf den Biegeradius zu achten.
(siehe Abschnitt 2 "Anschluss von Kabeln", auf Seite 306).
Automation PC 620 Anwenderhandbuch V 2.68
Inbetriebnahme • Montage
ø 5,4 passend
für M5 Schrauben
ø 11
293
