3.1 SDL Zeitverhalten

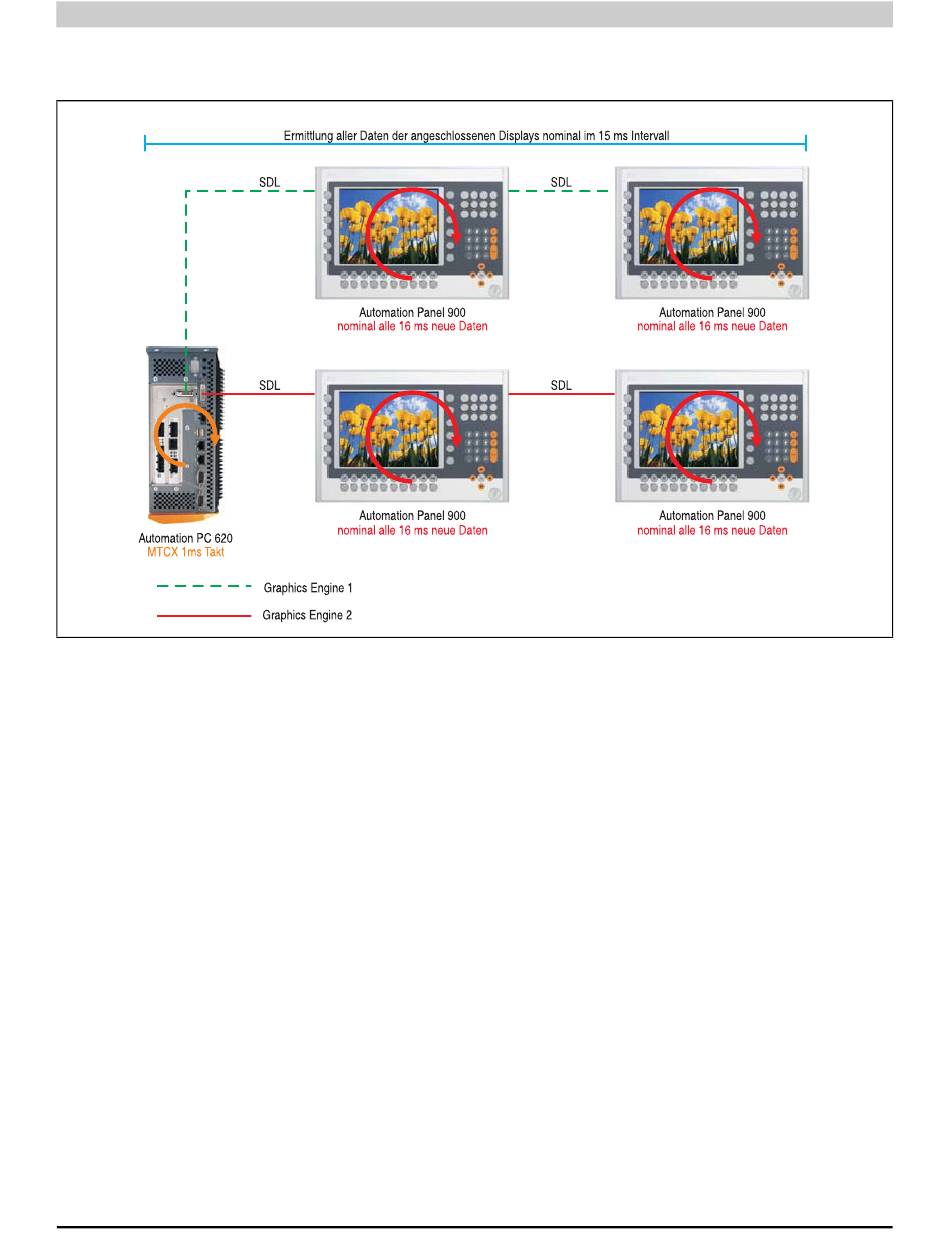

Abbildung 473: Beispielkonfiguration für die SDL Zeitverhalten
Grundsätzlicher Ablauf:
1) Bei jeder Automation Panel 900 Displayeinheit werden die Daten (Tasten und Led, Touch
Screen, Servicedaten) asynchron alle 16 ms nominal ermittelt und abgelegt zur Verfügung
gestellt.
2) Der MTCX des APC620 tastet asynchron in 1 ms Schritten eine Displayeinheit nach der an-
deren ab. Innerhalb des Zyklus von nominal 15 ms (maximal 15 Displayeinheiten x 1 ms) ist
der Zustand, unabhängig von der Anzahl aller im System angeschlossenen Displayeinheiten
(Graphics Engine 1 + Graphics Engine 2), abgefragt und die Informationen im Dual-Ported
RAM des MTCX abgelegt.
3) Eine Applikation kann über die Programmierschnittstelle (API) ADI (Automation Device In-
terface) auf die Daten des MTXC zugreifen. Werden Daten gelesen oder geschrieben, so
hat dies keinen Einfluss auf die asynchrone Datenbeschaffung der angeschlossenen Dis-
playeinheiten.
Weitere Informationen diesbezüglich können dem „ADI Development Kit" und der „Automa-
tion PC 620 / Panel PC 700 Implementierungsanleitung" (beides zu finden auf der B&R Ho-
mepage) entnommen werden.
