5.1.3 APC620 5 PCI Slot
• Seitendeckel entfernen (siehe Abschnitt 6 "Seitendeckeldemontage", auf Seite 784).
• USV Modulabdeckung durch lösen von den 2 markierten Torxschrauben (T10) entfernen.
• Abdeckblech durch lösen der markierten Torxschraube (T10) entfernen.
• Distanzbolzen und Distanzring montieren (mittels Innensechskant Schraubendreher
Größe 5).

Abbildung 435: Distanzbolzen und Distanzring montieren

Automation PC 620 Anwenderhandbuch V 2.68
Wartung / Instandhaltung • Montage des USV Moduls

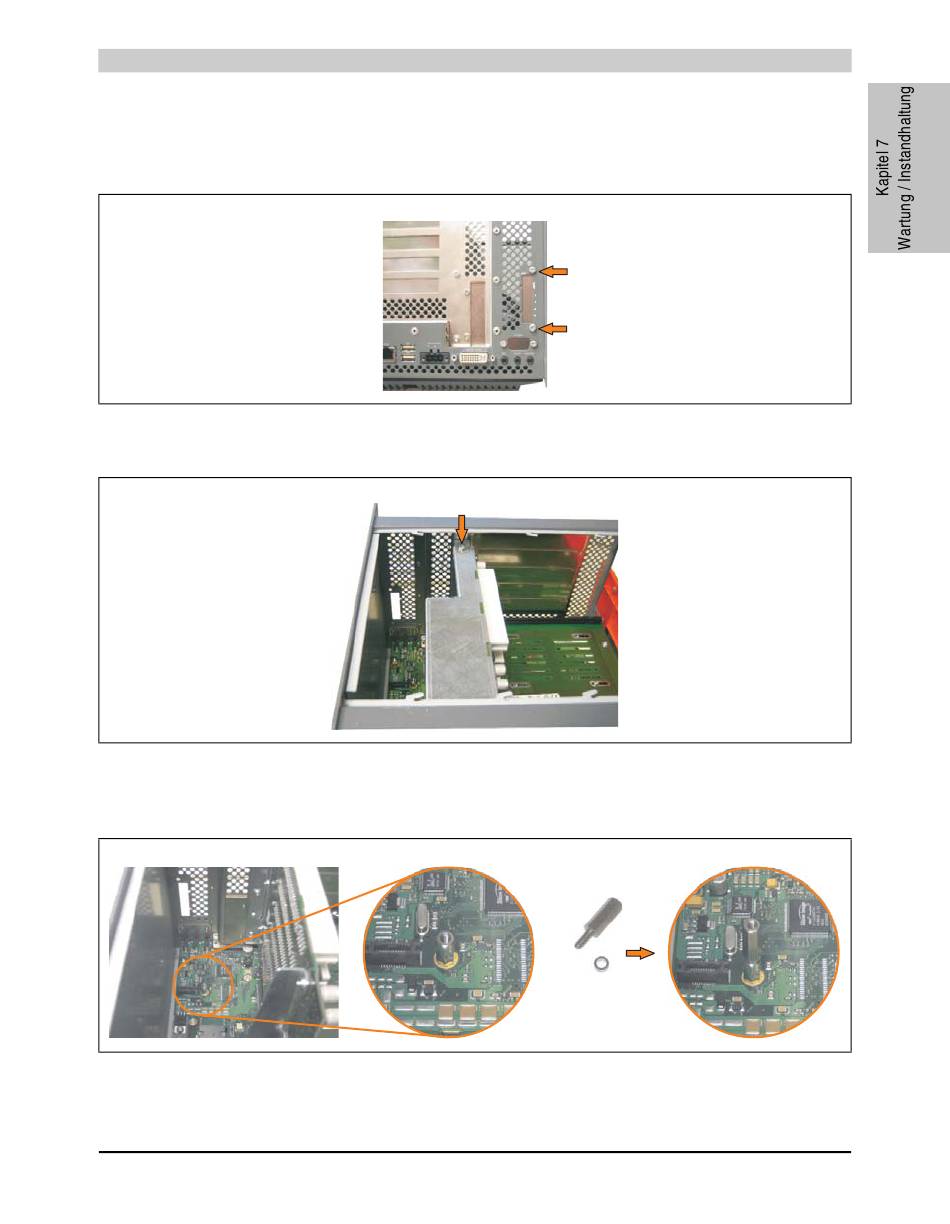

Abbildung 433: USV Modulabdeckung entfernen

Abbildung 434: Abdeckblech entfernen

16 mm Distanzbolzen
+ Distanzring
773
