Technische Daten • Gesamtgerät

2.14.16 Monitor / Panel Anschluss

Bei diesem Videoausgang ist zu beachten, dass die verfügbaren Videosignale (RGB, DVI und
SDL - Smart Display Link) von der Systemeinheit und dem CPU Board abhängig sind.
Die nachfolgende Übersicht zeigt einen Überblick der möglichen verfüg-
baren Videosignale beim Monitor/Panel Ausgang in Abhängigkeit von
Systemeinheit und CPU Board.
Details siehe Technische Daten des verwendeten CPU Boards.
Systemeinheit 815E Board (ETX)
5PC600.SX01-00 RGB, DVI, SDL
5PC600.SX02-00
5PC600.SX02-01 RGB, DVI, SDL
5PC600.SF03-00 RGB, DVI, SDL
5PC600.SX05-00
5PC600.SX05-01 RGB, DVI, SDL
5PC600.SE00-00
5PC600.SE00-01
5PC600.SE00-02
Hotplug eines Anzeigegerätes wird in keiner Kombination unterstützt. Die Steckzyklen des Ste-
ckers ist mit 100 mal spezifiziert.
Vorsicht!
An- und Abstecken des RGB, DVI bzw. SDL Kabels darf nur in spannungslosem Zu-
stand des APC620 und des Anzeigegerätes (Automation Panel 900, Automation Pa-
nel 800, Monitor) erfolgen.
Erklärung von RGB, DVI und SDL siehe "Bedeutung RGB, DVI, SDL", auf Seite 142.
138
855GME Board
(ETX / XTX)
RGB, DVI, SDL (GE1)
RGB RGB, DVI, SDL (GE1)
RGB, DVI, SDL (GE2)
RGB, DVI, SDL (GE2)
RGB RGB, DVI, SDL (GE1)
RGB, DVI, SDL (GE1)
- RGB, DVI, SDL (GE1)
- RGB
- RGB, DVI, SDL (GE1)

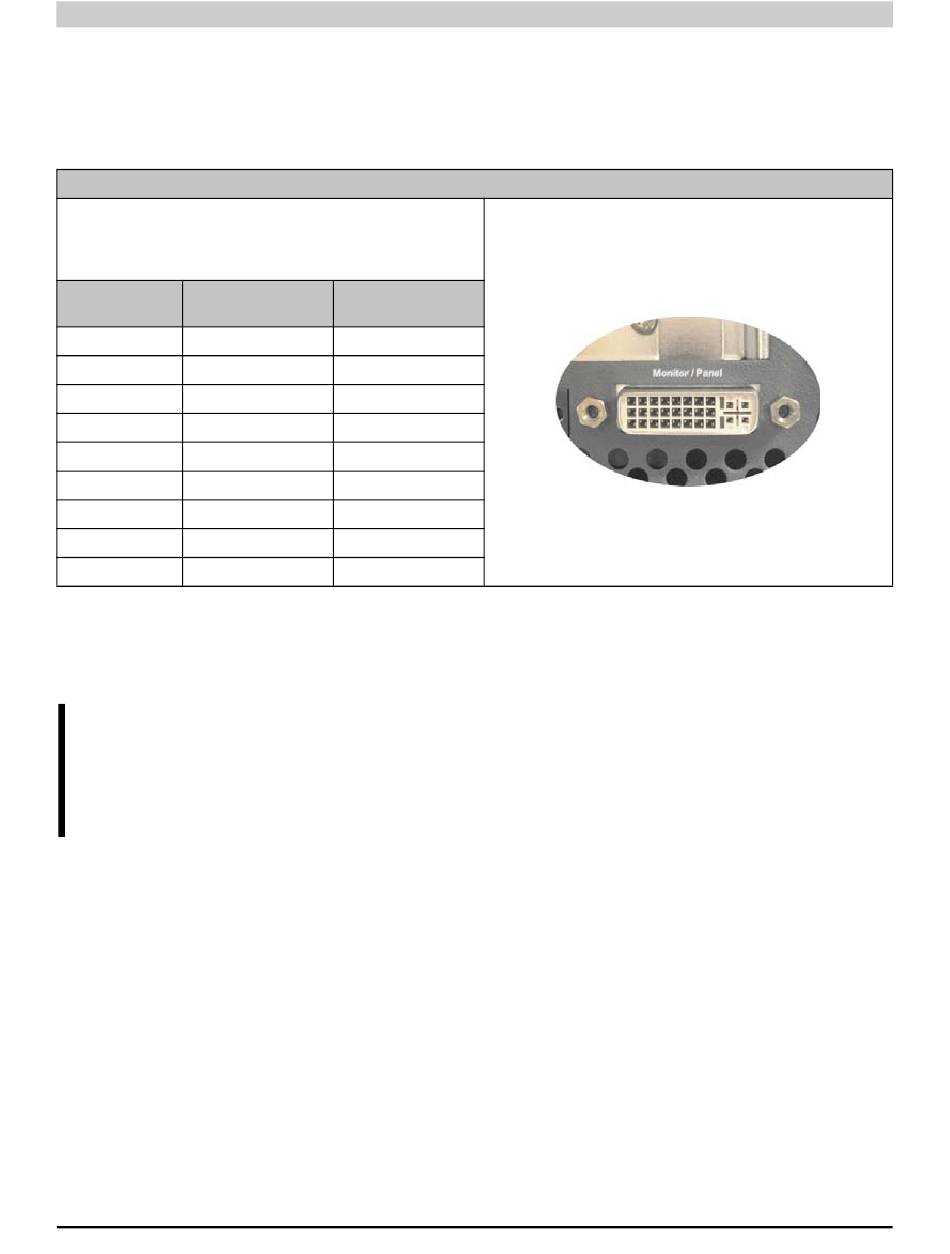

Abbildung 39: Monitor / Panel Anschluss

Monitor / Panel
24 poliger DVI-I mit Sonderfunktionen, female
Automation PC 620 Anwenderhandbuch V 2.68
