Technische Daten • Einzelkomponenten
Abschlusswiderstand
Die Verdrahtung eines CAN-Netzes erfolgt in Busstruktur, wobei die beiden Busenden mit einem
Abschlusswiderstand zu beschalten sind. Die Add-on CAN Interface Schnittstelle besitzt einen
integrierten Abschlusswiderstand (Auslieferungszustand: deaktiviert auf Stellung „Aus").

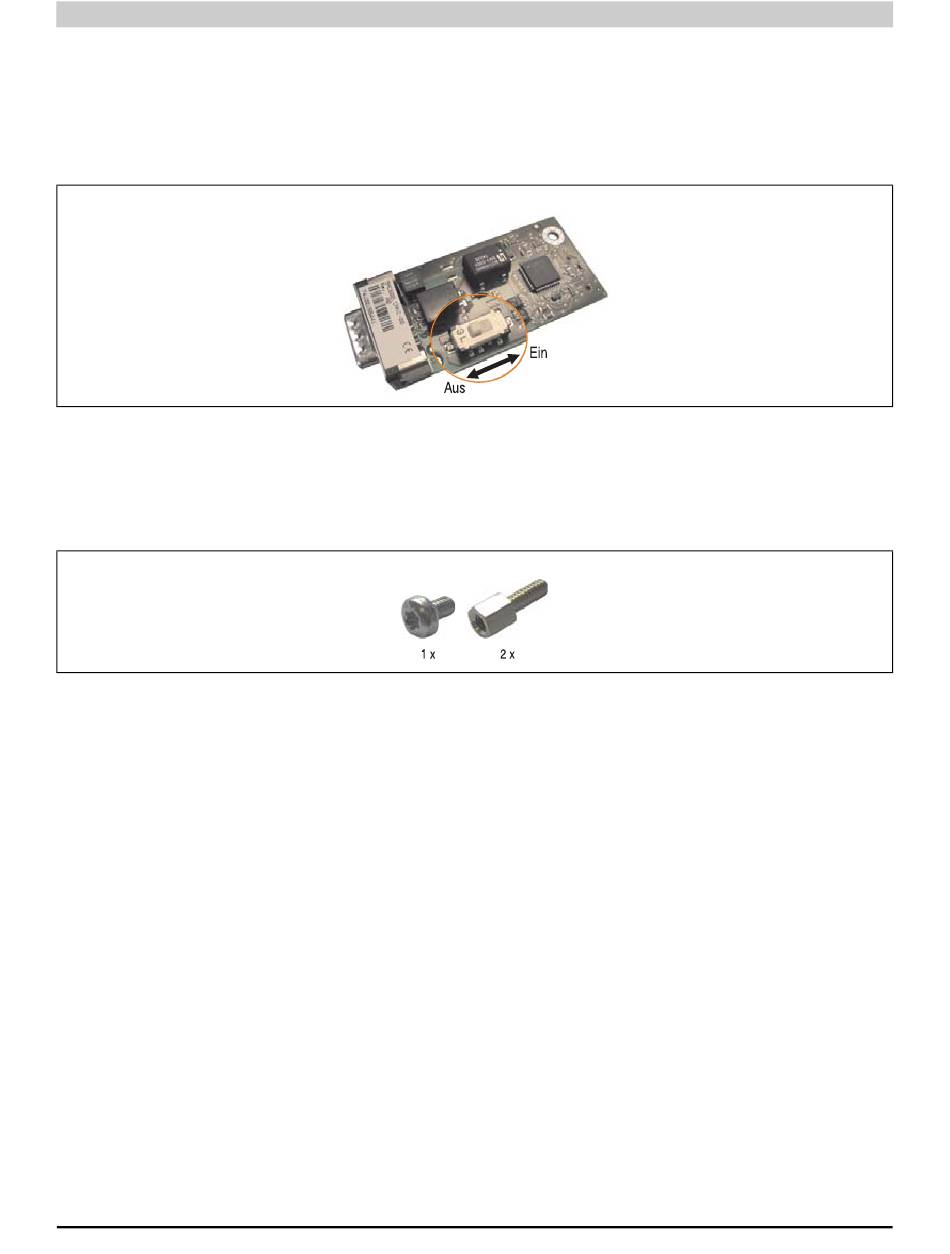

Abbildung 123: Abschlusswiderstand Add-on CAN Interface 5AC600.CANI-00

Lieferumfang
Für den Einbau sind die im Montagekit beigelegten Schrauben zu verwenden.

Abbildung 124: Lieferumfang / Montagematerial - 5AC600.CANI-00

276 Automation PC 620 Anwenderhandbuch V 2.68
