3. Maintenance Controller Extended (MTCX)
Der MTCX Controller (FPGA-Prozessor) befindet sich auf der Basisboardplatine (Bestandteil je-
der Systemeinheit) des APC620 Gerätes.
Der MTCX ist für folgende Überwachungs- und Steuerfunktionen zuständig:
• Power On (Power OK Sequencing) und Power Fail Logik
• Watch Dog Handling (NMI und Resethandling)
• Temperaturüberwachung (I/O Bereich, Power Supply, Slide-in Laufwerk 1/2)
• Lüfterregelung (3 Gehäuselüfter)
• Tastenbehandlung/Koordination (Matrixtastatur von Automation Panel 900 Geräten mit-
tels B&R Key Editor konfigurierbar, PS/2 Keyboard)
• LED Behandlung (Matrixtastatur mit LEDs von Automation Panel 900 Geräten mittels
B&R Key Editor konfigurierbar)
• Erweiterter Desktop Betrieb (Tasten, USB Weiterleitung)
• Daisy Chain Display Betrieb (Touch Screen, USB Weiterleitung)
• Panel Sperrmechanismus (konfigurierbar über B&R Control Center - ADI Treiber)
• Backlight Steuerung eines angeschlossenen B&R Displays
• Statistikdatenermittlung (Power Cycles - jedes einschalten, Power On und Lüfterstunden
werden ermittelt - jede volle Stunde wird gezählt z.B. 50 Minuten keine Erhöhung)
• SDL Datenübertragung (Display, Matrixtastatur, Touch Screen, Servicedaten, USB)
• Status LEDs (HDD, Panel Lock, Link 1, Link 2)
Die Funktionen des MTCX können per Firmwareupgrade
im BIOS (Menüpunkt Advanced - Baseboard/Panel Features) oder unter Microsoft Windows
XP/Embedded mittels B&R Control Center ausgelesen werden.
1) Kann im Downloadbereich der B&R Homepage (www.br-automation.com) heruntergeladen werden.
Automation PC 620 Anwenderhandbuch V 2.68
Anhang A • Maintenance Controller Extended (MTCX)

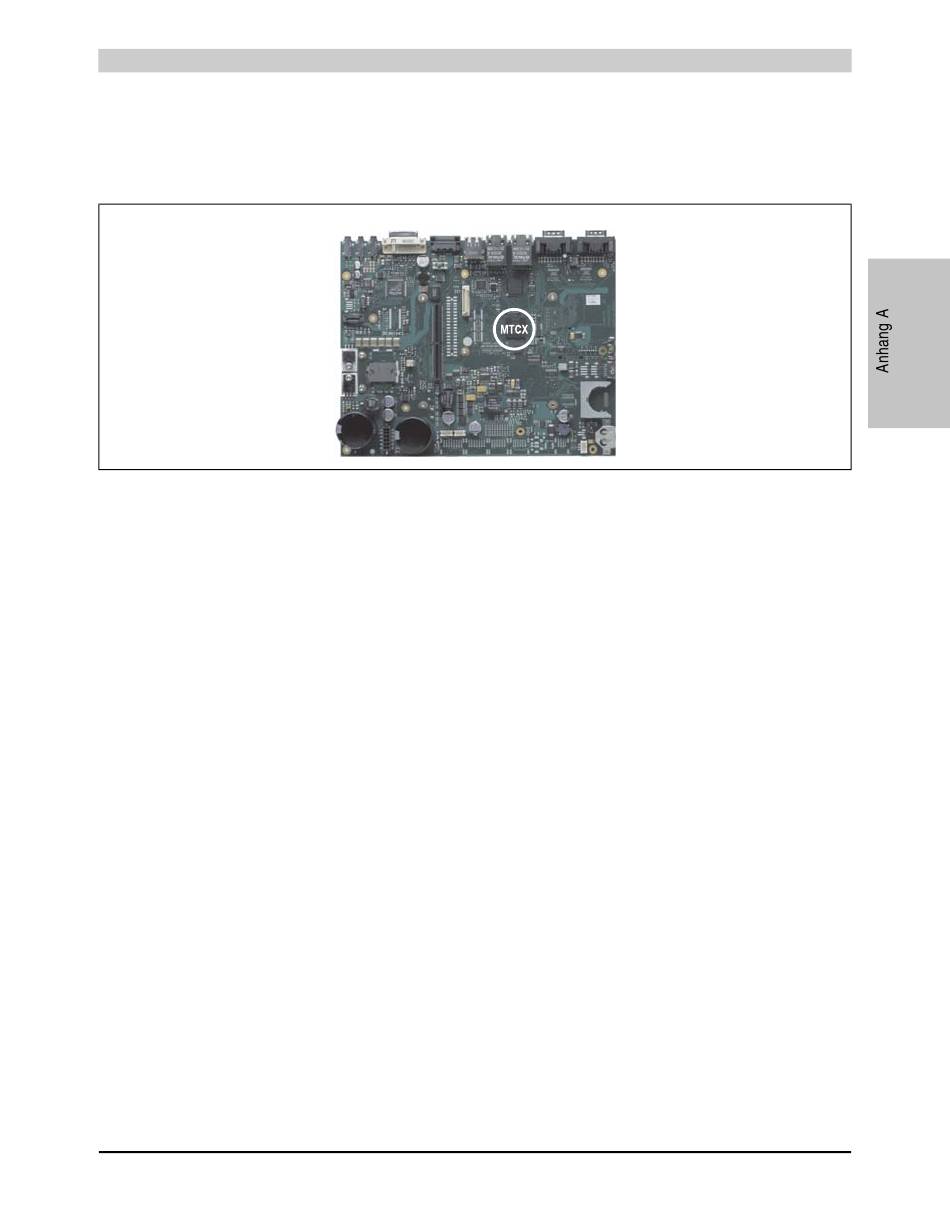

Abbildung 472: Position des MTCX Controllers
