Technische Daten • Gesamtgerät
Bedeutung RGB, DVI, SDL
RGB bedeutet:
• Anschluss von Office RGB Monitoren (mittels Adapter Best.Nr. 5AC900.1000-00) und Of-
fice RGB TFT Displays ist möglich.
Automation PC 620

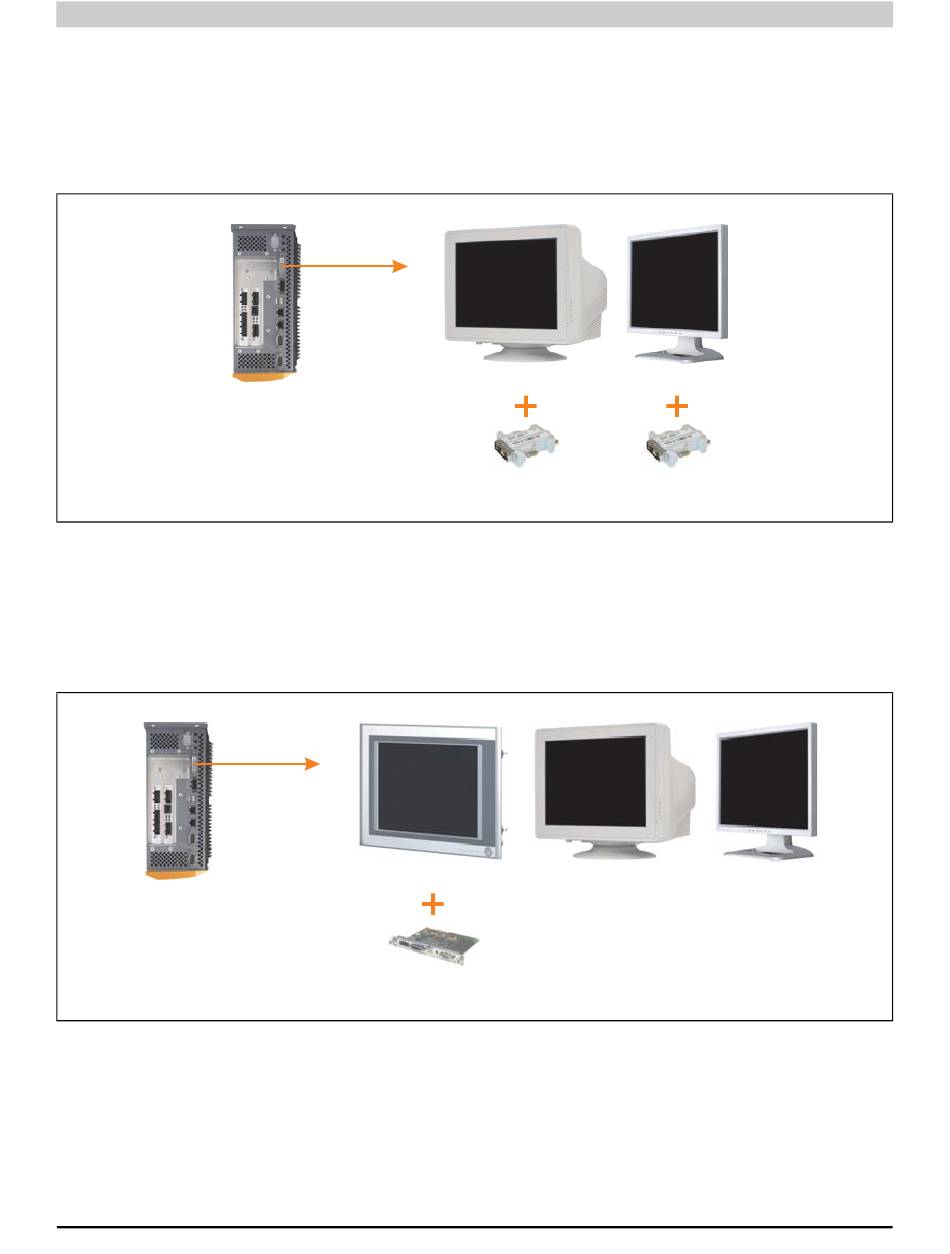

Abbildung 40: Monitor / Panel Geräteanschluss bei RGB Videosignal
DVI bedeutet:
• Anschluss von B&R Automation Panel 900 Displayeinheiten mit Automation Panel Link
DVI Receiver (Best.Nr. 5DLDVI.1000-01), Office Digital/DVI Monitoren und Office DVI
TFT Displays ist möglich.
Automation PC 620
Abbildung 41: Monitor / Panel Geräteanschluss bei DVI Videosignal
Beispiele bzw. Möglichkeiten zum Anschluss von Automation Panel 900 Displayeinheiten über
DVI siehe Kapitel 3 "Inbetriebnahme", Abschnitt 4 "Anschlussbeispiele" ab Seite 308.
142
RGB Monitor
DVI - Monitor Adapter
5AC900.1000-00
Automation Panel 900
Automation Panel Link DVI Receiver
5DLDVI.1000-01
Automation PC 620 Anwenderhandbuch V 2.68
RGB TFT
DVI - Monitor Adapter
5AC900.1000-00
Digital/DVI Monitor
DVI TFT
