Wartung / Instandhaltung • Montage des USV Moduls
5.2.2 APC620 2 PCI Slot
• Seitendeckel entfernen (siehe Abschnitt 6 "Seitendeckeldemontage", auf Seite 784).
• USV Modulabdeckung durch lösen von den 2 markierten Torxschrauben (T10) entfernen.
• Abdeckblech durch lösen der markierten Torxschraube (T10) entfernen.
• Distanzbolzen montieren (mittels Innensechskant Schraubendreher Größe 5).
778

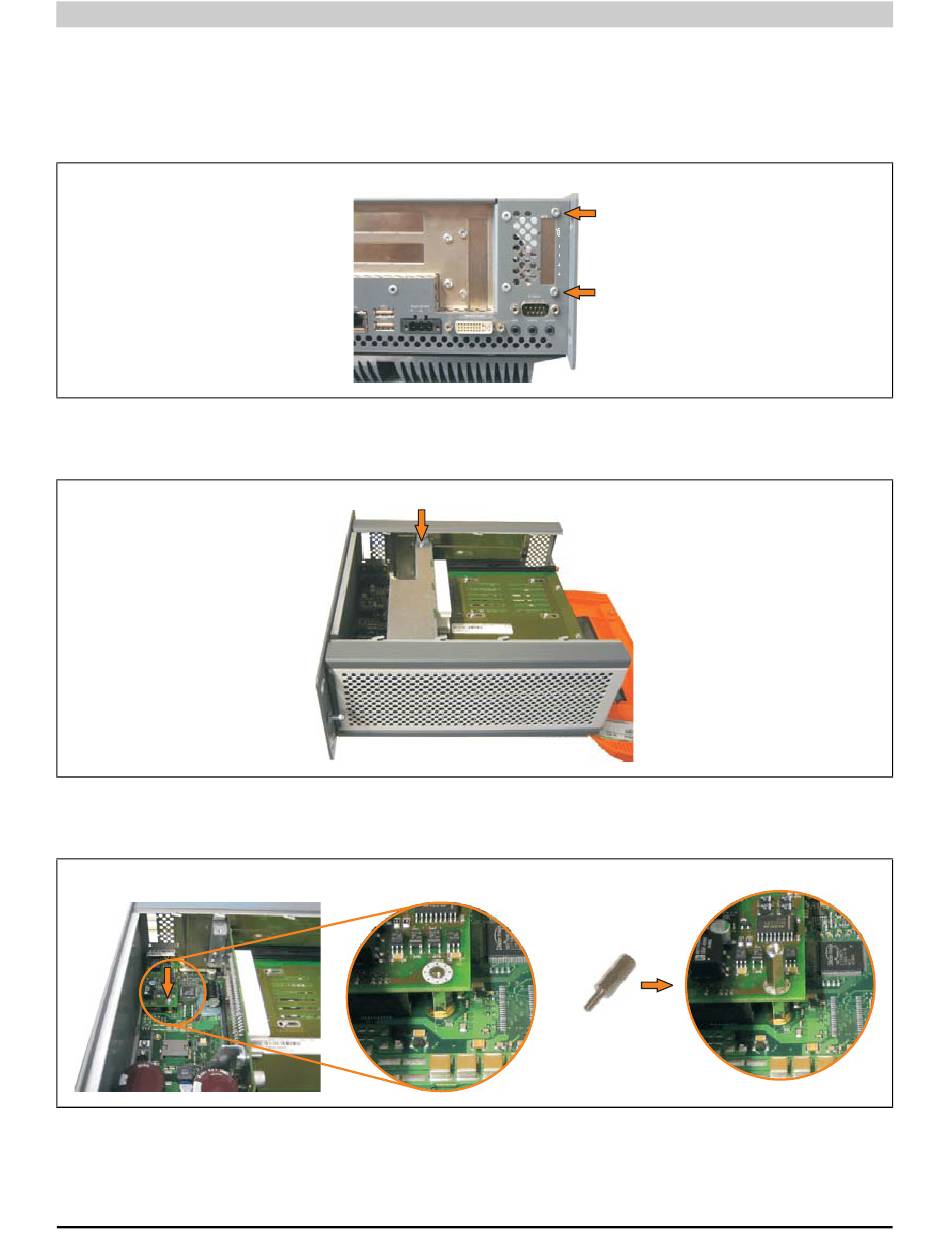

Abbildung 445: USV Modulabdeckung entfernen

Abbildung 446: Abdeckblech entfernen

Abbildung 447: Distanzbolzen montieren

Automation PC 620 Anwenderhandbuch V 2.68
14 mm Distanzbolzen
