Abbildung 377: Usv Verbindungskabel; Tabelle 454: Technische Daten Usv Verbindungskabel - B&R Automation PC 620 Anwenderhandbuch

Zubehör • Unterbrechungsfreie Stromversorgung
16.4.3 USV Verbindungskabel
Technische Daten
Ausstattung
Länge
Außendurchmesser
Steckertyp
Drahtquerschnitt
Temperatursensorleiter
Spannungsleiter
Leitungswiderstand
2
0,5 mm
2
2,5 mm
Biegeradius
fest verlegt
frei beweglich
Temperaturbereich
bewegt
nicht bewegt
Gewicht
Materialien
Gesamtschirm
Farbe
Betriebsspitzenspannung
Prüfwechselspannung
Ader / Ader
Betriebsspannung
Strombelastbarkeit
732
Stiftleisten
Zugbügelanschluss 6 pol.

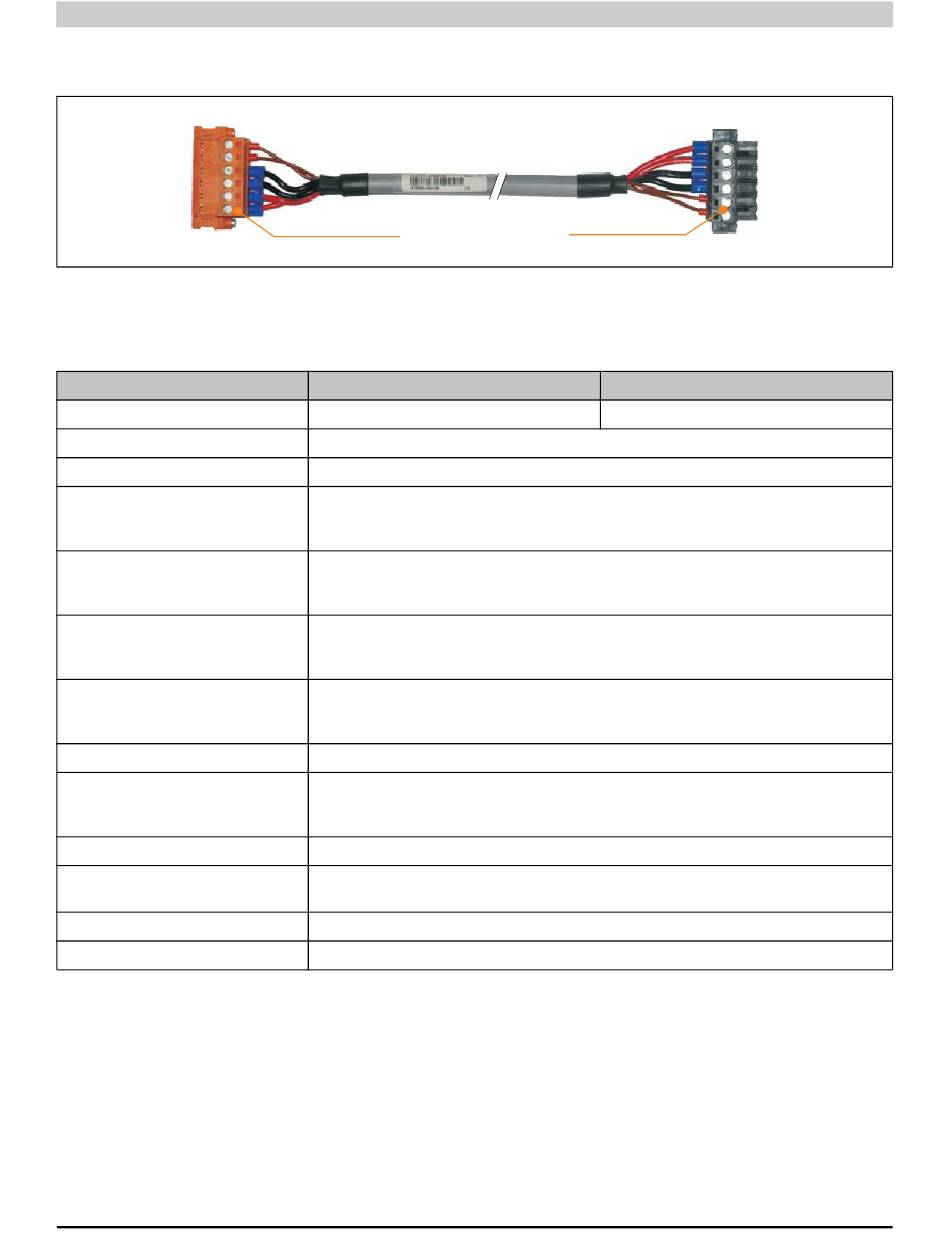

Abbildung 377: USV Verbindungskabel

5CAUPS.0005-00
Stiftleisten Zugbügelanschluss 6 polig / Buchsenleisten Zugbügelanschluss 6 polig

Tabelle 454: Technische Daten USV Verbindungskabel

Buchsenleisten
Zugbügelanschluss 6 pol.
0,5 m
8,5 mm ±0,2 mm
2
2 x 0,5 mm (AWG 20)
2
4 x 2,5 mm (AWG 13)
max. 39 Ω/km
max. 7,98 Ω/km
5 x Leitungsdurchmesser
10 x Leitungsdurchmesser
-5 bis 80°C
-30 bis 80°C
ca. 143 kg/km
thermoplastischer Kunststoff auf PVC Basis
fenstergrau (ähnlich RAL 7040)
12 V DC
1500 V
max. 300 V
10 A bei 20°C
Automation PC 620 Anwenderhandbuch V 2.68
5CAUPS.0030-00
3 m
