5.2.3 APC620 5 PCI Slot
•
Seitendeckel entfernen (siehe Abschnitt 6 "Seitendeckeldemontage", auf Seite 784).
•
USV Modulabdeckung durch lösen von den 2 markierten Torxschrauben (mittels Torx
Schraubendreher Größe 10) entfernen.
•
Abdeckblech durch lösen der markierten Torxschraube (T10) entfernen.
•
Distanzbolzen montieren (mittels Innensechskant Schraubendreher Größe 5).
Automation PC 620 Anwenderhandbuch V 2.68
Wartung / Instandhaltung • Montage des USV Moduls

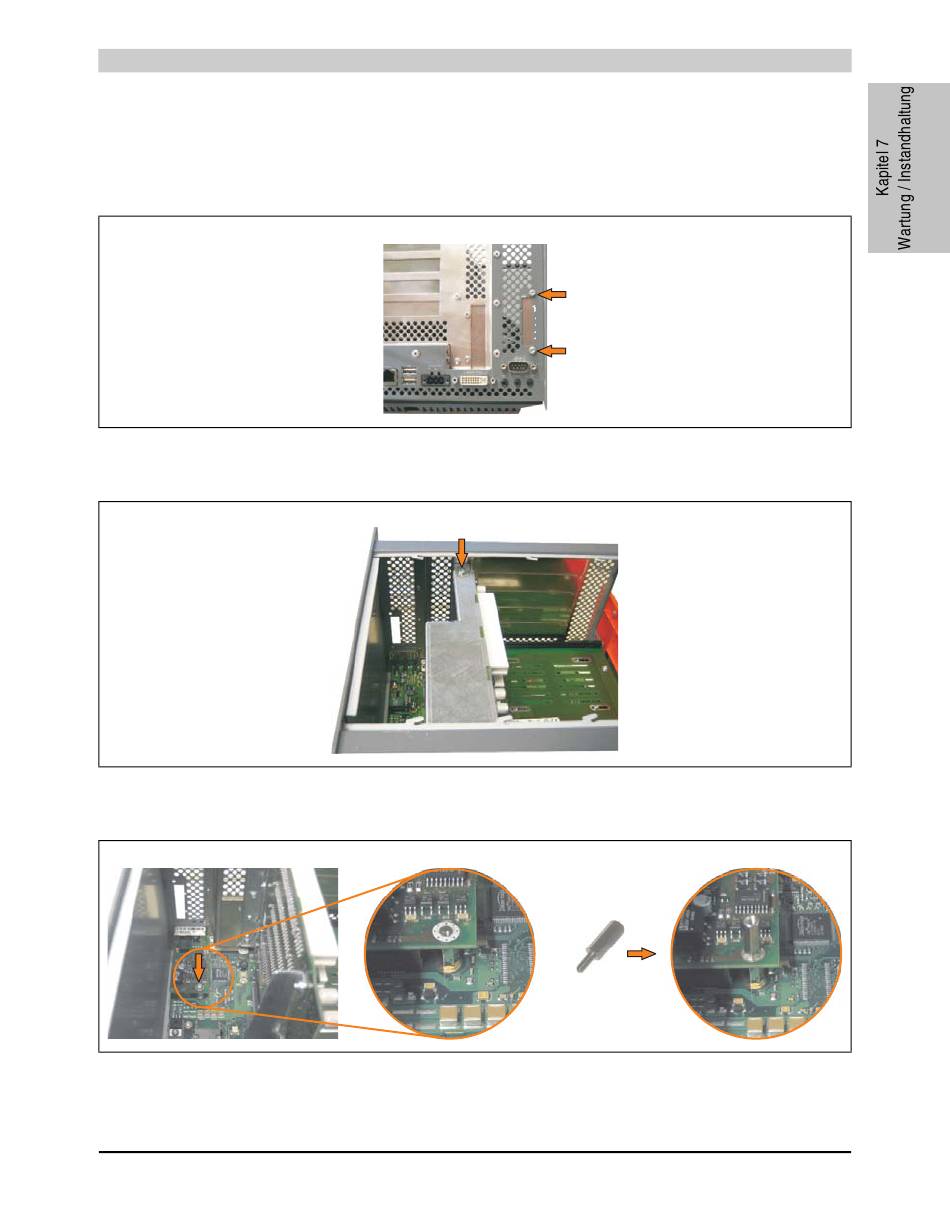

Abbildung 452: USV Modulabdeckung entfernen
Abbildung 453: Abdeckblech entfernen
Abbildung 454: Distanzbolzen montieren
16 mm Distanzbolzen
781
