Zubehör • Externe USV
17. Externe USV
USV Ladeeinheit
Lastsystem B&R APC620
24 VDC
24 VDC Netz
Handshakesignale
(über Nullmodemkabel)
Batterieeinheit
z.B. 9A0100.14

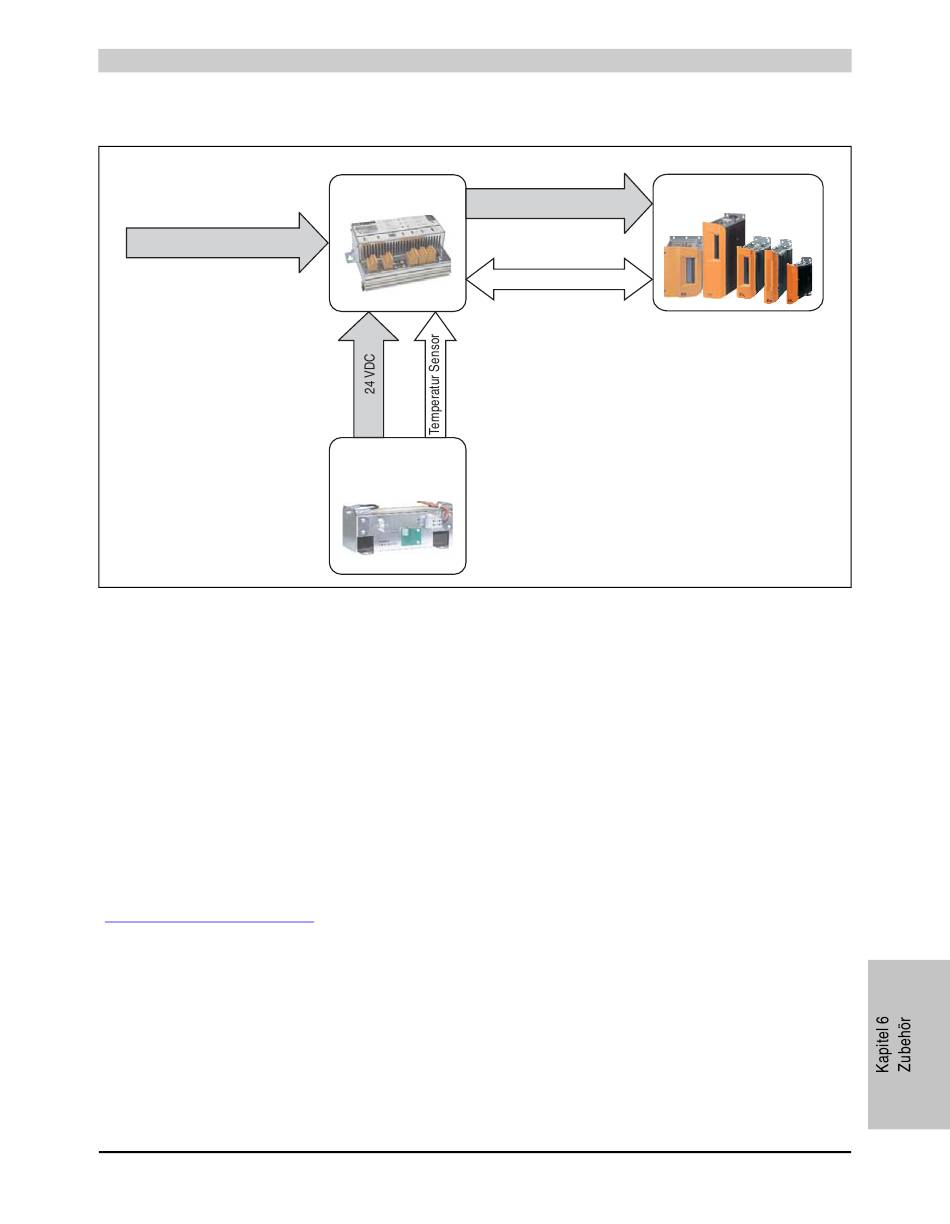

Abbildung 378: Blockschaltbild der USV

17.1 Allgemeines
Für die Versorgung mit einer Externen USV wird eine USV Ladeeinheit, eine Batterieeinheit und
ein Nullmodemkabel benötigt.
Im Normalbetrieb wird die 24 VDC-Netzspannung direkt am Lastsystem durchgestellt. Tritt ein
Ausfall der Netzspannung auf, so wird das Lastsytem aus der Batterieeinheit der USV gespeist,
um ein kontolliertes Herunterfahren ohne Datenverlust zu ermöglichen.
Der Austausch von Daten und Kommandos zwischen USV und Lastsystem erfolgt über die
Handshakeleitungen einer RS232-Schnittstelle.
Mehr Informationen zur Externen USV sind dem „USV Handbuch", das auf der B&R Homepage
(www.br-automation.com) heruntergeladen werden kann, zu entnehmen.
Automation PC 620 Anwenderhandbuch V 2.68 733
