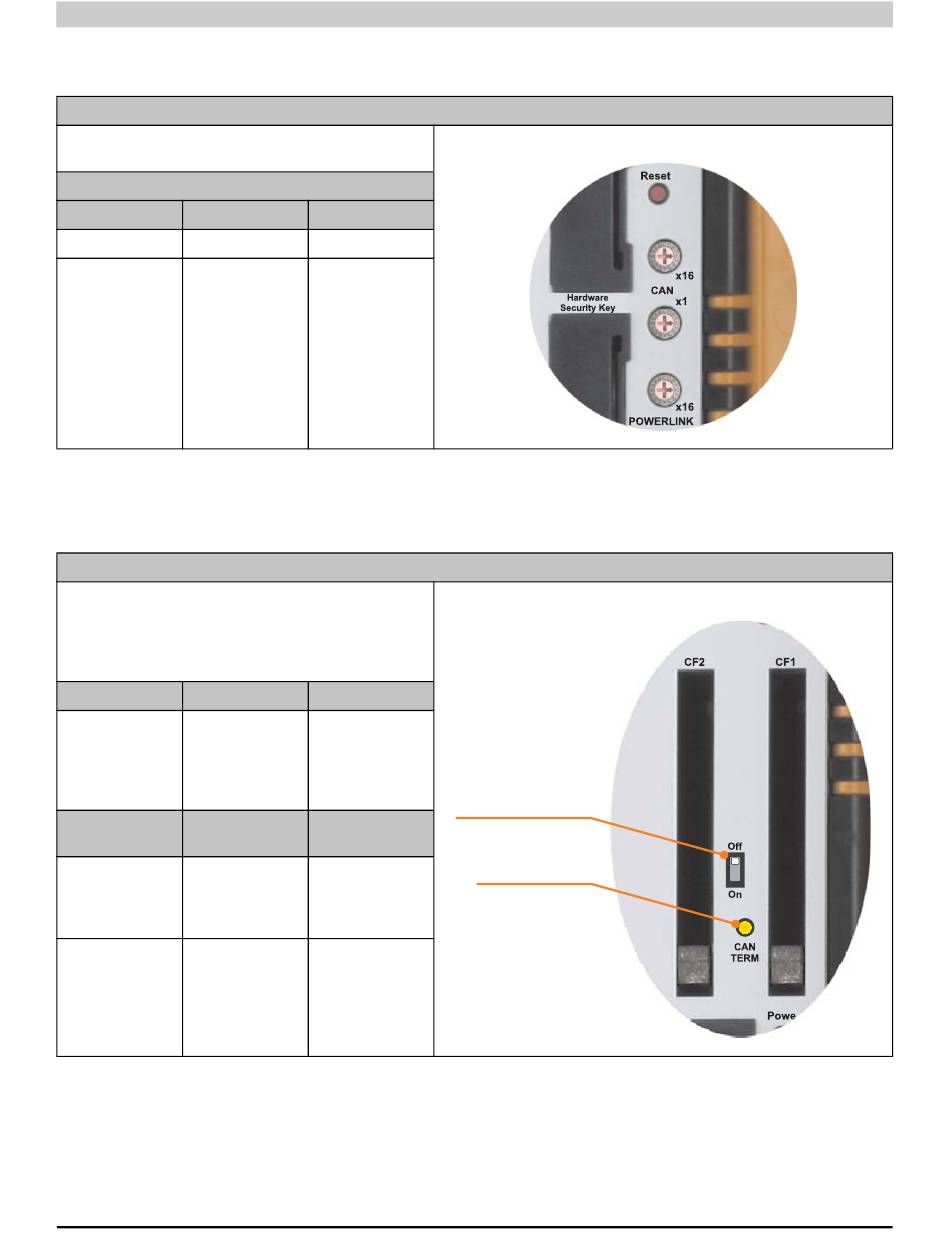

Can Knotennummer (Nur Apc620 Embedded); Can Terminierungsschalter / Led (Nur Apc620 Embedded); Tabelle 36: Can Knotennummernschalter (X1, X16) - Nur Apc620 Embedded; Tabelle 37: Can Terminierungsschalter / Led (Nur Apc620 Embedded) - B&R Automation PC 620 Anwenderhandbuch

Technische Daten • Gesamtgerät

2.14.5 CAN Knotennummer (nur APC620 embedded)

Mit den beiden Hex Schaltern (x16, x1) wird die Knotennummer
für die CAN Schnittstelle eingestellt.
Schalterstellung
x16
0 ... F 0 ... F

Tabelle 36: CAN Knotennummernschalter (x1, x16) - nur APC620 embedded

2.14.6 CAN Terminierungsschalter / LED (nur APC620 embedded)

Die Verdrahtung eines CAN-Netzes erfolgt in Busstruktur, wobei
die beiden Busenden mit einem Abschlusswiderstand zu be-
schalten sind.
Der APC620 embedded besitzt einen integrierten Abschlusswi-
derstand (Auslieferungszustand: deaktiviert auf Stellung „Off").
LED Ein
gelb Der im Bus Cont-
roller integrierte
Abschlusswider-
stand ist
zugeschaltet.
CAN Terminie- Stellung
rungsschalter
Kann mit einem Abschlusswider-
spitzen Gegen- stand ist ausge-
stand bedient wer- schaltet.
den.

Tabelle 37: CAN Terminierungsschalter / LED (nur APC620 embedded)

126
CAN Knotennummernschalter (x1, x16) - nur APC620 embedded
x1 Beschreibung
frei wählbar
CAN Terminierungsschalter / LED (nur APC620 embedded)
Aus
Der im Bus Cont-
roller integrierte
Abschlusswider-
stand ist
abgeschaltet.
Stellung
Off On
Abschlusswider-
stand ist einge-
schaltet.
CAN Terminierungsschalter
CAN Terminierungsled
