2.11 Leistungshaushalt APC620 Systemeinheiten mit 5 PCI Slots

2.11.1 Spannungsversorgung 5PC600.SX05-00 (Revision >= H0) und 5PC600.SX05-01
(Revision >= H0)

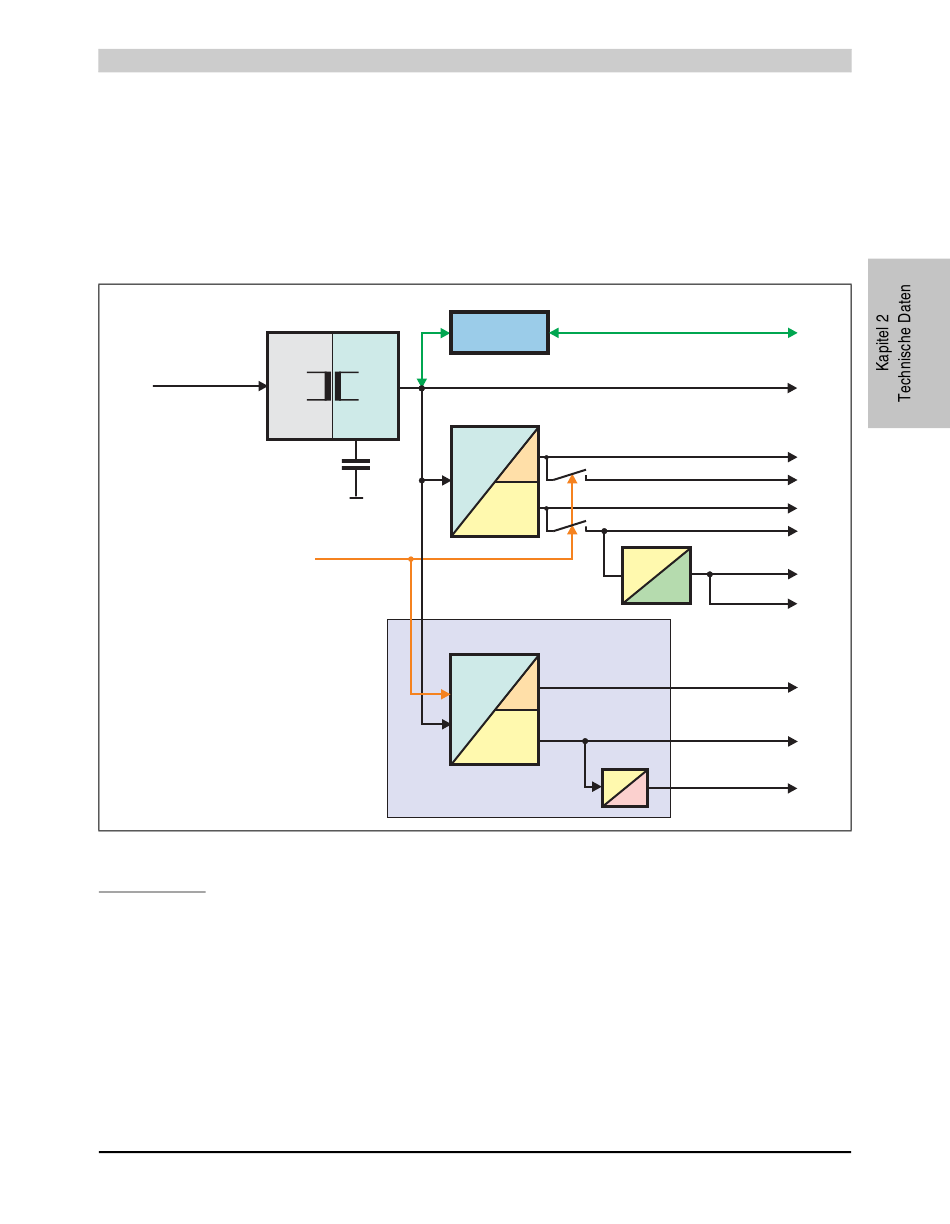

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der APC620 Spannungsver-
sorgung für die Systemeinheiten 5PC600.SX05-00 (Revision ≥ H0) und 5PC600.SX05-01
(Revision ≥ H0) dar.
Versorgungsspannung
+24 VDC
Pufferungskondensatoren
(für min. 10 ms)
Abbildung 32: Spannungsversorgung 5 PCI Slots (systemeinheitenrevisionsabhängig)
Erläuterung:
Systeme mit 5 PCI Slots verfügen zur Versorgung des PCI Busses und für das Slide-in Laufwerk
über ein zusätzliches Netzteil. Aus der Versorgungspannung werden durch einen DC/DC Wand-
ler 15 V generiert. Diese galvanisch getrennten 15 V speisen zwei weitere DC/DC Wandler. Ei-
ner generiert für einen weiteren DC/DC Wandler 5 V welcher +12 V und +12V PCI Bus
Spannung erzeugt. Der andere DC/DC Wandler erzeugt 3V3 und 5V Standby.
Nach dem Einschalten des Systems (z.B. durch den Power Taster) werden die Spannungen
3V3, 5 V, +12 V und auf den Bus gelegt. Beim 5 V Ausgang generiert ein weiterer DC/DC Wand-
ler -12 V und legt diese auch auf den Bus.
