Inbetriebnahme • Anschlussbeispiele
4.10 Acht Automation Panel 900 über SDL (onboard) und SDL (AP Link)
An der integrierten SDL Schnittstelle (onboard) sind vier Automation Panel 900 (max. UXGA)
über SDL angeschlossen. An den optionalen SDL Transmitter (AP Link) werden zusätzlich vier
Automation Panel 900 (max. UXGA) betrieben. Die Automation Panel in jedem Strang müssen
jeweils vom gleichen Typ sein. Die Bildinhalte der beiden Stränge sind verschieden (Erweiterter
Desktop), wobei die Panels im jeweiligen Strang denselben Bildinhalt (Display Clone) zeigen.
USB wird bis zu einer maximalen Distanz (SDL Segment 1 + SDL Segment 2) von 30 m an den
ersten beiden Panel (front- und rückseitig) der beiden Stränge unterstützt. Ab einer Distanz von
30 m steht USB ausschließlich nur mehr jeweils am ersten Panel jedes Stranges zur Verfügung.
USB Geräte können dabei nur direkt (ohne Hub) an die Automation Panel angeschlossen wer-
den.
Monitor / Panel
AP Link
Anschluss
Automation PC 620
mit AP Link
5AC600.SDL0-00
Graphics Engine 1
Graphics Engine 2
Interne APC620
x
Panel Nummer
segmentlängen abhängig un
✓
segmentlängenabhängig
nicht unterstützt

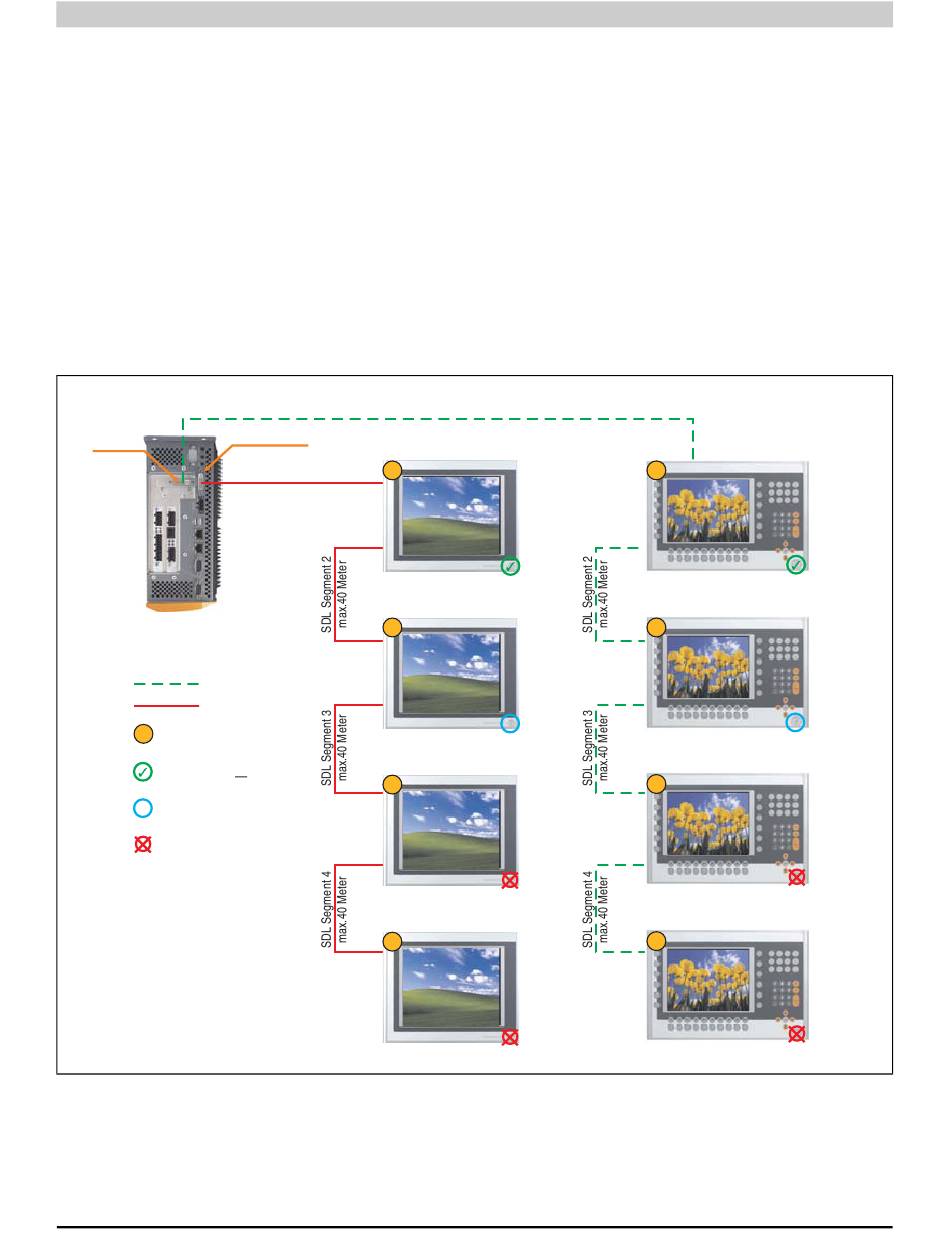

Abbildung 155: Konfiguration - Acht Automation Panel 900 über SDL (onboard) und SDL (AP Link)
342
SDL Segment 1
max.40 Meter
Anschluss
0
SDL Segment 1
max.40 Meter
Link: 5DLSDL.1000-01
1
Link: 5DLSDL.1000-01
2
Link: 5DLSDL.1000-01
3
Link: 5DLSDL.1000-00
USB OK
USB
✓
möglich
kein USB
möglich
kein USB
möglich
Automation PC 620 Anwenderhandbuch V 2.68
8
USB OK
Link: 5DLSDL.1000-01
9
USB
✓
möglich
Link: 5DLSDL.1000-01
10
kein USB
möglich
Link: 5DLSDL.1000-01
11
kein USB
möglich
Link: 5DLSDL.1000-00
