3.9.2 Add-on RS232/422/485 Interface - 5AC600.485I-00
Die Serielle Schnittstelle ist eine kombinierte RS232/RS422/RS485-Schnittstelle. Die Auswahl
der Betriebsart (RS232/RS422/RS485) erfolgt dabei automatisch je nach elektrischer Anschal-
tung.

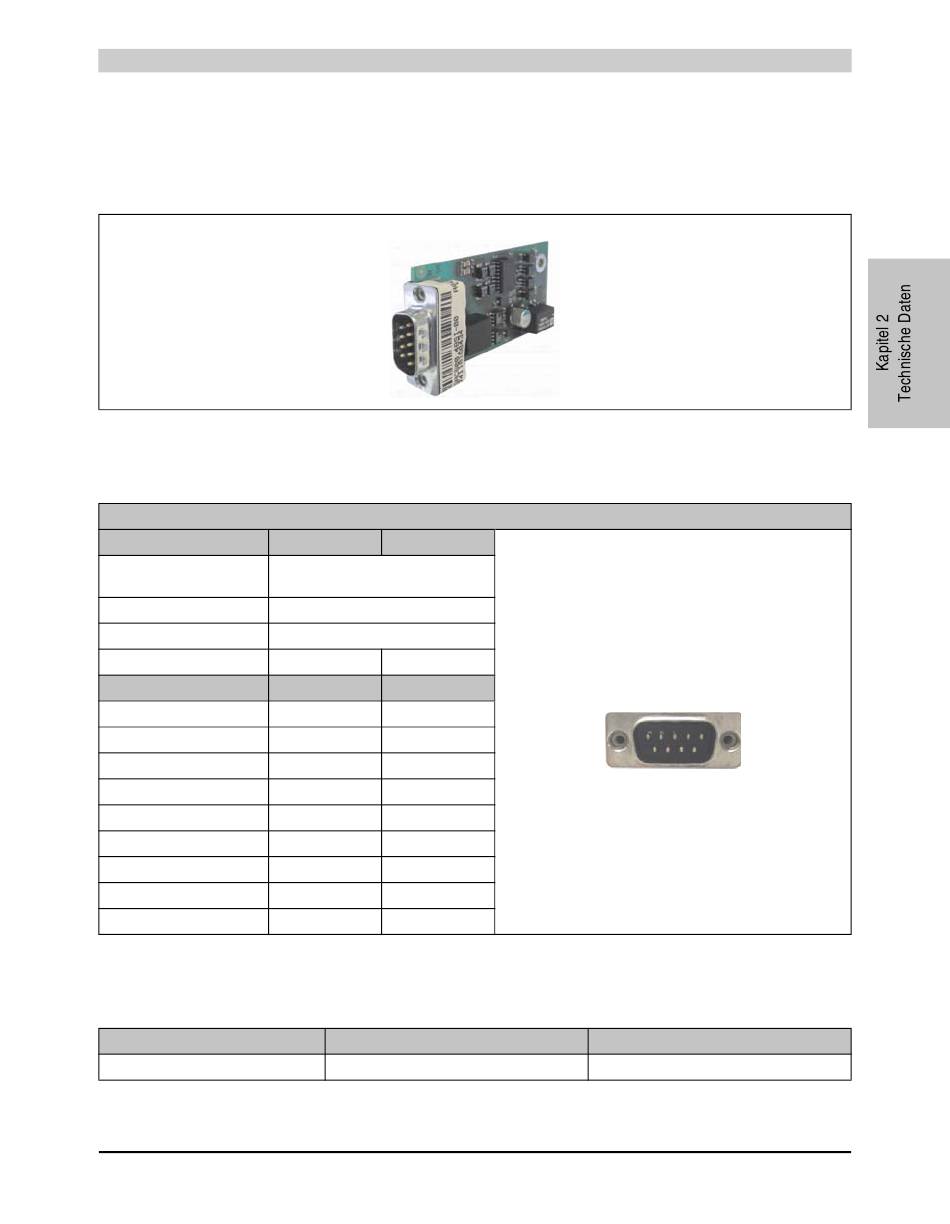

Abbildung 125: Add-on RS232/422/485 Interface - 5AC600.485I-00

Pinbelegung
Ausstattung
Typ
UART
Übertragungsgeschwindigkeit
Buslänge
Pin
1
2
3
4
5
6
7
8
9
I/O Adresse und IRQ
Ressource
I/O Adresse

Tabelle 119: Add-on RS232/422/485 - I/O Adresse und IRQ

Automation PC 620 Anwenderhandbuch V 2.68
Add-on RS232/422/485
RS232 RS422/485
RS232 nicht modemfähig;
galvanisch getrennt
16550 kompatibel, 16 Byte FIFO
max. 115 kBit/s
max. 15 Meter max. 1200 Meter
Belegung RS232 Belegung RS422
n.c. TXD/
RXD n.c.
TXD n.c.
n.c. TXD
GND GND
n.c. RXD/
RTS n.c.
CTS n.c.
n.c. RXD

Tabelle 118: Pinbelegung RS232/RS422

Default-Einstellung
2E8
Technische Daten • Einzelkomponenten
9-poliger DSUB-Stecker
1
6
Weitere Einstellmöglichkeiten
238, 2F8, 338, 3E8, 3F8
5
9
277
