3.11 AP Link Steckkarten
Mit einer AP Link Grafikadapter Steckkarte ist es möglich in Verbindung mit den APC620 Syste-
meinheiten 5PC600.SX02-00, 5PC600.SF03-00 und 5PC600.SX05-00 und einem 855GME
CPU Board einen zweiten Grafikstrang zu realisieren.
3.11.1 AP Link SDL Transmitter - 5AC600.SDL0-00
Bestellnummer Kurzbeschreibung
5AC600.SDL0-00 AP Link SDL Transmitter
Es stehen folgende Videosignale bei AP Link und Monitor/Panel Ausgang zur Verfügung. Die
Steckzyklen des Steckers sind mit 100 mal spezifiziert.
Details siehe Technische Daten des verwendeten CPU Boards.
AP Link Steckkarte Signale mit 855GME (ETX / XTX) Board am
AP Link
5AC600.SDL0-00 DVI, SDL (GE1)
Hotplug eines Anzeigegerätes wird in keiner Kombination unterstützt.
Automation PC 620 Anwenderhandbuch V 2.68

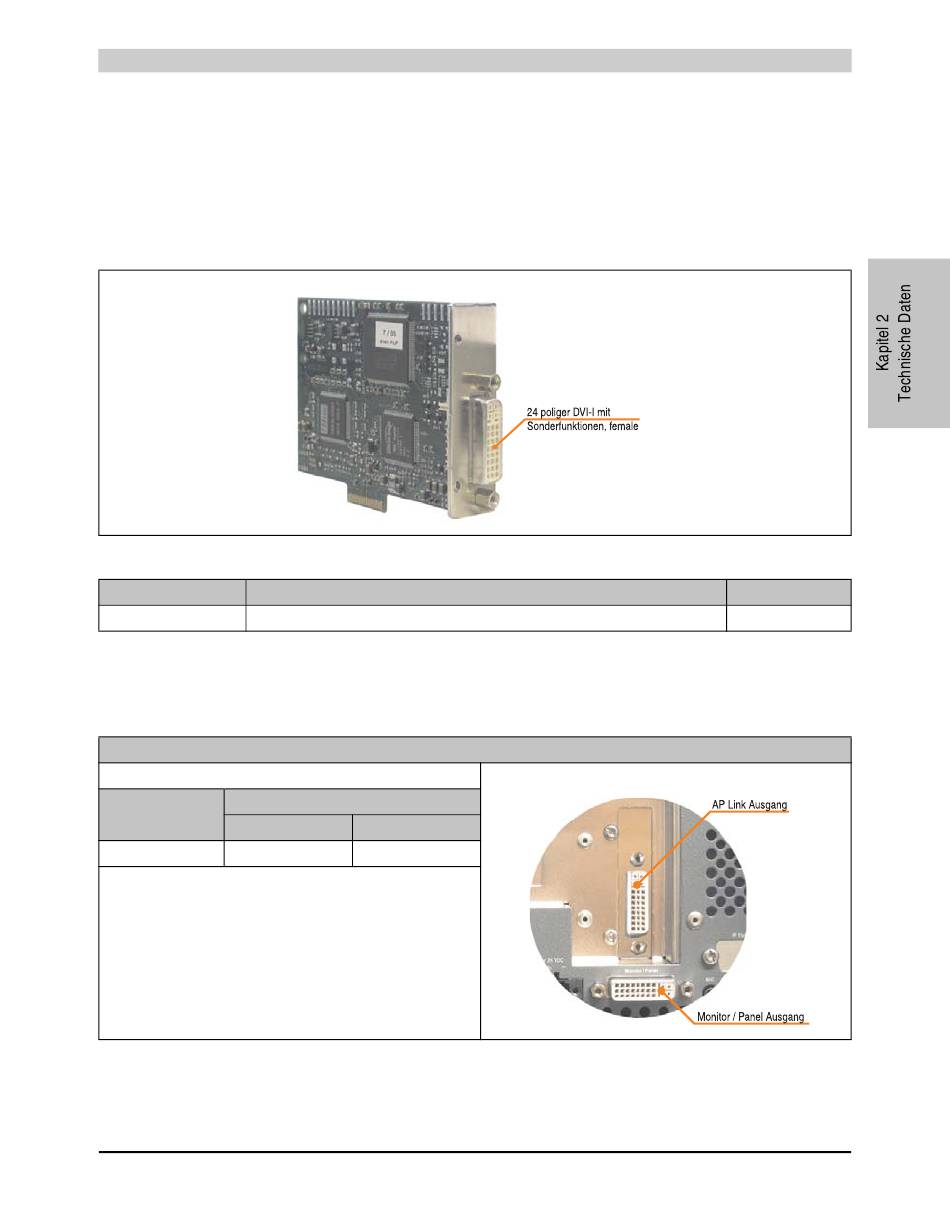

Abbildung 132: AP Link Steckkarte

Tabelle 134: Bestellnummern AP Link Grafik Adapter

AP Link Steckplatz (AP Link gesteckt)
Monitor/Panel
RGB, DVI, SDL (GE2)

Tabelle 135: AP Link Steckplatz (AP Link gesteckt)
