Kabelbelegung; Abbildung 346: Belegung Sdl Kabel 5Casdl.0Xxx-00 - B&R Automation PC 620 Anwenderhandbuch

Zubehör • Kabel

15.3.4 Kabelbelegung

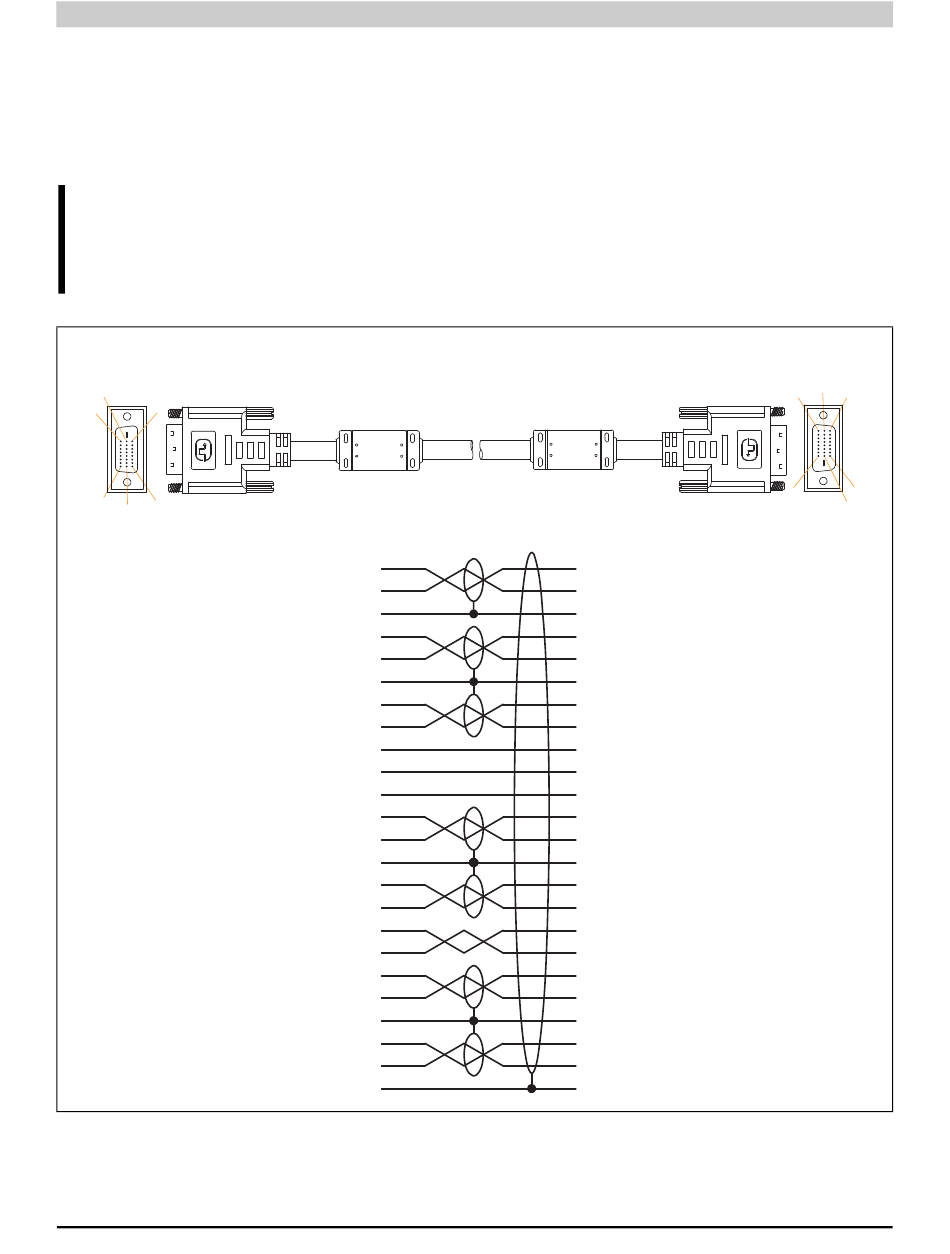

Die nachfolgende Zeichnung zeigt die Kabelbelegung der bei B&R erhältlichen SDL Kabel. Ist
der Wunsch sich selbst ein passendes Kabel zu bauen, so ist ein Kabel gemäß dieser Belegung
zu verdrahten.
Warnung!
Wird ein selbst gebautes Kabel verwendet, kann B&R keine Garantie für deren Funk-
tion übernehmen.
DVI (24+1), male
16
8
24
17
1
9
700
Anschlussbelegung
DVI (24+1), male
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
Gesamtschirm

Abbildung 346: Belegung SDL Kabel 5CASDL.0xxx-00

DVI (24+1), male
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
Gesamtschirm
