Abbildung 429: Haltewinkel Montieren; Abbildung 430: Usv Modul Montieren; Abbildung 431: Verbindungskabel Anstecken - B&R Automation PC 620 Anwenderhandbuch

• Haltewinkel mit 2 Torxschrauben (T10) am USV Modul montieren.
Haltewinkel
+ 2 Torxschrauben
• USV Modul mit 2 Torxschrauben (T10) und 1 Torxschraube (T10) montieren. Es sind die
zuvor entfernten Torxschrauben und eine Torxschraube aus dem Montagematerial zu
verwenden.
• Verbindungskabel anstecken (siehe markierte Buchsen).
Automation PC 620 Anwenderhandbuch V 2.68
Wartung / Instandhaltung • Montage des USV Moduls

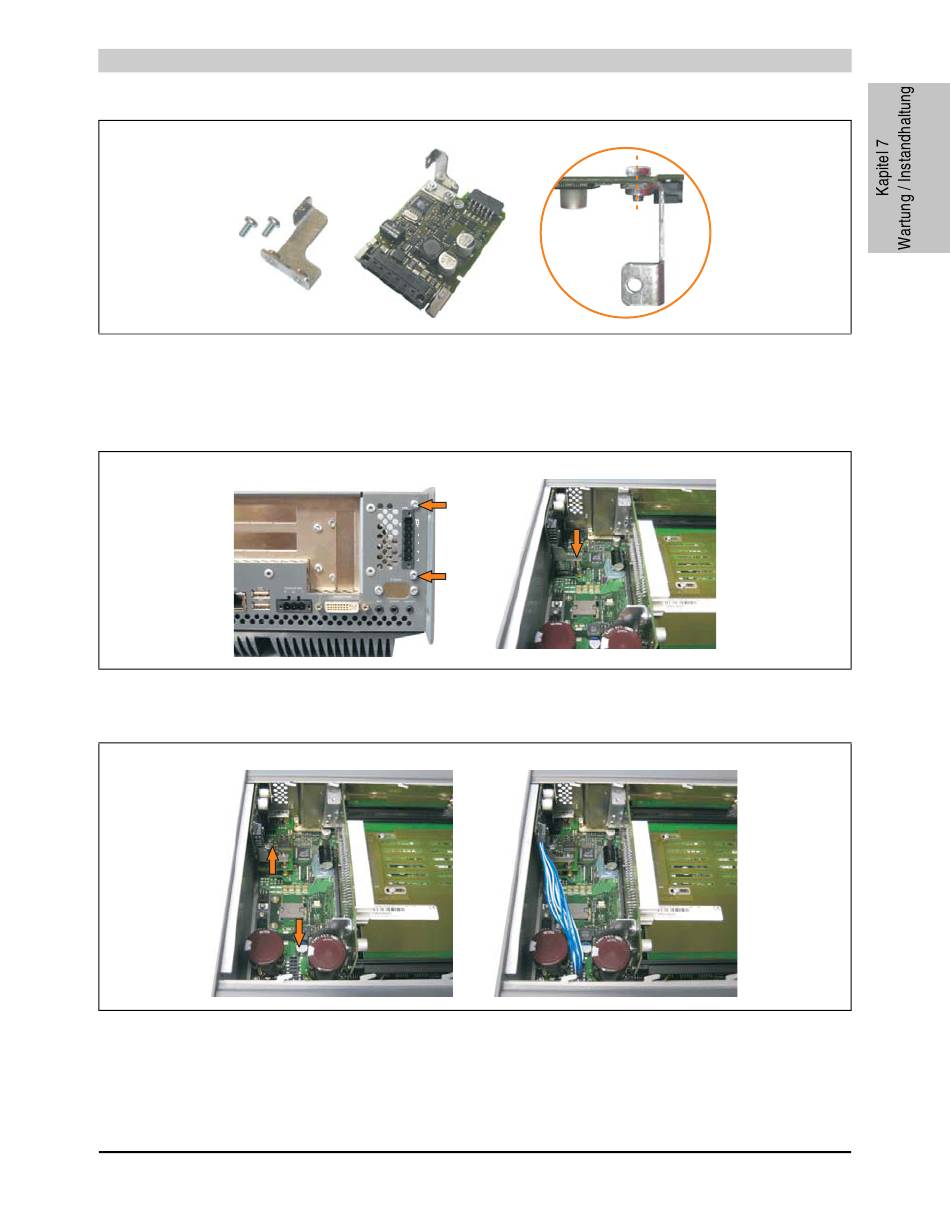

Abbildung 429: Haltewinkel montieren

Abbildung 430: USV Modul montieren

Abbildung 431: Verbindungskabel anstecken
