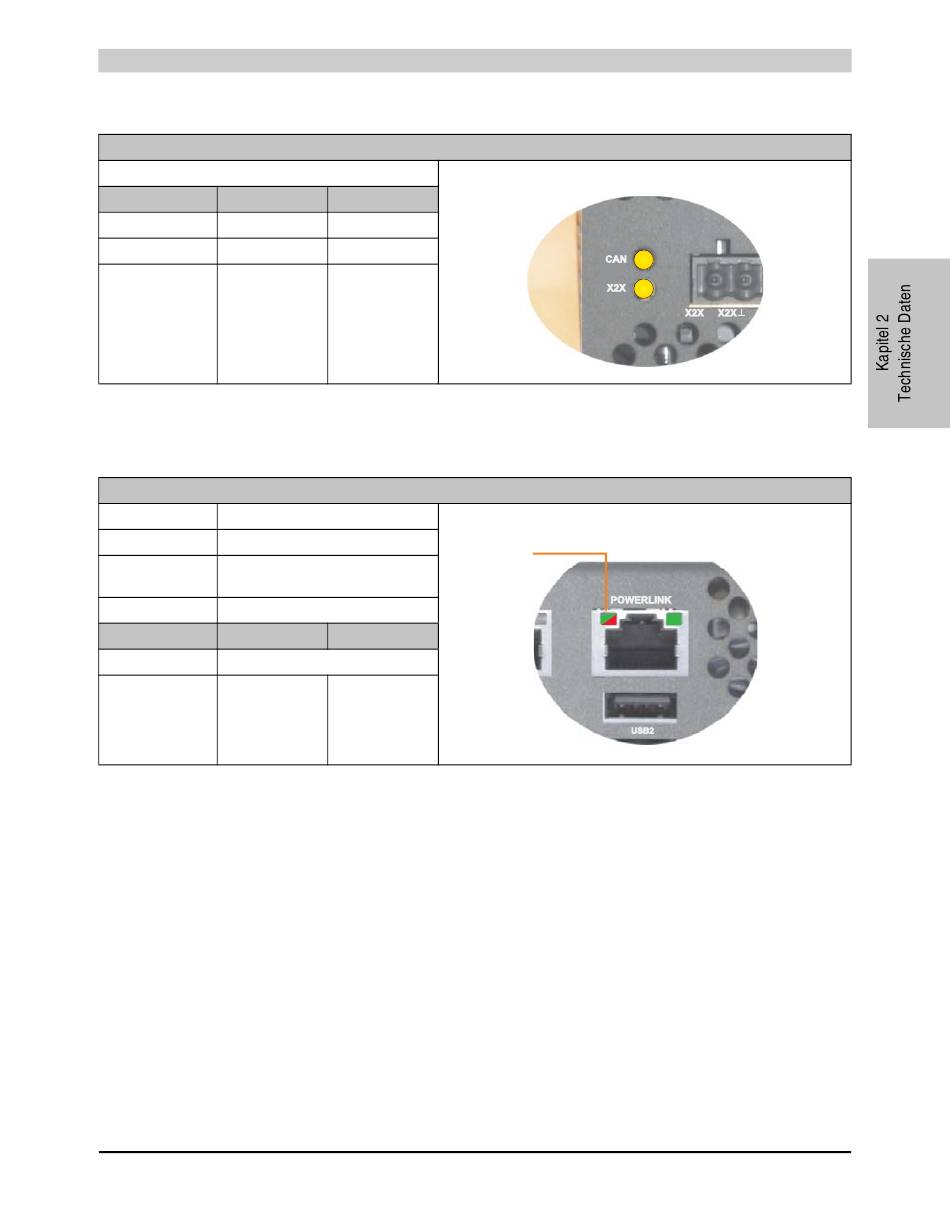

2.14.7 Status LEDs CAN / X2X (nur APC620 embedded)

gelbes LED für Ein
CAN Daten senden
X2X Daten senden

Tabelle 38: Status LEDs CAN / X2X (nur APC620 embedded)

2.14.8 POWERLINK (nur APC620 embedded)

Controller
Verkabelung
Übertragungsge-
schwindigkeit
Kabellänge max. 100 m (min. Cat5e)
LED Farbe Ein
grün/rot siehe Status/Error LED
grün Link
(Eine Verbindung
zu einem POW-
ERLINK Netzwerk
ist vorhanden)
Treibersupport
Die Feldbusschnittstelle POWERLINK wird nur in Verbindung mit Automation Runtime unter-
stützt (weitere Informationen siehe Abschnitt "Automation PC 620 mit Automation Runtime", auf
Seite 564).
Status/Error LED
Die Status/Error LED ist als Dual LED in den Farben grün und rot ausgeführt. Die Farbe rot (Er-
ror) wird von der Farbe grün (Status) überlagert.
Automation PC 620 Anwenderhandbuch V 2.68
Status LEDs CAN / X2X (nur APC620 embedded)
Aus
Daten empfangen
Daten empfangen
POWERLINK (nur APC620 embedded)
S/STP (Cat5e)
Aus
Activity (Blinkt)
(Daten werden
übertragen)

Tabelle 39: POWERLINK (nur APC620 embedded)

Technische Daten • Gesamtgerät
Status/Error LED
grün/rot grün
