1.2.10 Profilübersicht - BIOS Defaulteinstellungen 855GME (ETX)
Die nachfolgend aufgelisteten BIOS Defaulteinstellungen entsprechen jenen Einstellungen, wel-
che nach dem Ausführen der Funktion „Load Setup Defaults" im BIOS Setup Hauptmenü „Exit"
oder beim Drücken von <F9> bei den einzelnen BIOS Setup Seiten für diese BIOS Setup Seite
optimierten Werte.
Position des DIP Switch siehe Abschnitt 1.6 "Position des DIP Switch Schalters bei APC620
Systemeinheiten", auf Seite 546).
Für die Einstellung der Profile werden die ersten sechs DIP Switches (1-6) verwendet. Die rest-
lichen zwei DIP Switches (7,8) sind reserviert.
Nummer optimiert für
Profil 0 Automation PC 620 Systemeinheiten 5PC600.SX01-00.
Profil 1 Reserviert.
Profil 2 Automation PC 620 Systemeinheiten 5PC600.SX02-00,
5PC600.SX02-01, 5PC600.SF03-00, 5PC600.SX05-00 und
5PC600.SX05-01.
Profil 3 Panel PC 700 Systemeinheit 5PC720.1043-00, 5PC720.1214-00,
5PC720.1505-00, 5PC720.1706-00, 5PC720.1906-00,
5PC781.1043-00, 5PC781.1505-00 und 5PC782.1043-00.
Profil 4 Panel PC 700 Systemeinheit 5PC720.1043-01, 5PC720.1214-01,
5PC720.1505-01 und 5PC720.1505-02.
1) Ist reserviert.
Die nachfolgenden Seiten geben einen Überblick über die BIOS Defaulteinstellungen abhängig
von der DIP Switch Stellung.
472

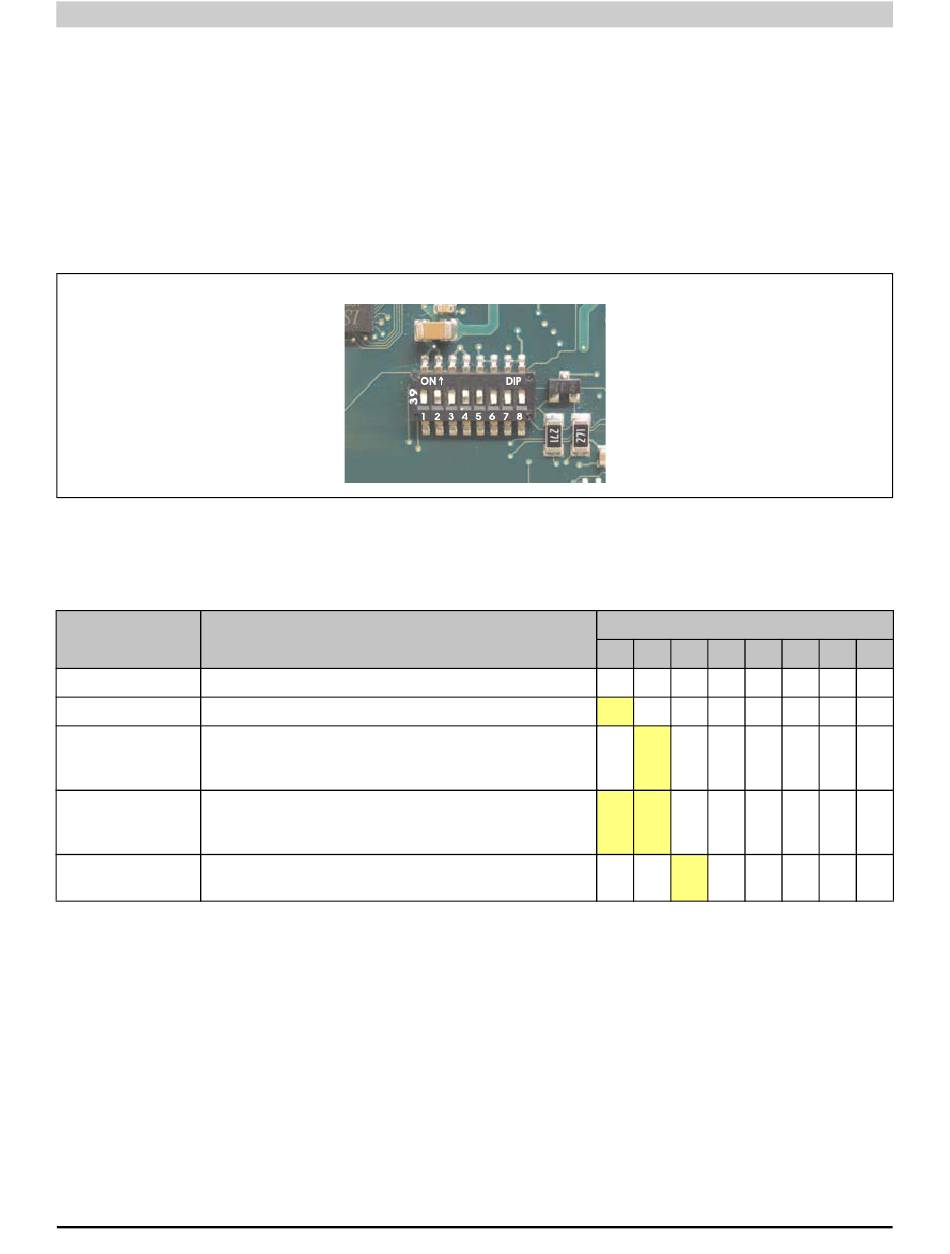

Abbildung 231: DIP Switch auf Systemeinheit

Tabelle 273: 855GME (ETX) Profilübersicht
Automation PC 620 Anwenderhandbuch V 2.68
DIP Switch Stellung
1 2 3 4 5
Off Off Off Off Off
On Off Off Off Off
Off On Off Off Off
On On Off Off Off
Off Off On Off Off
1) 1)
6 7 8
Off - -
Off - -
Off - -
Off - -
Off - -
