4.3 Ein Automation Panel 900 über SDL (onboard)
An die integrierte SDL Schnittstelle (onboard) ist ein Automation Panel 900 über SDL Kabel an-
geschlossen. USB Geräte können nur direkt (ohne Hub) an die Automation Panel angeschlos-
sen werden.

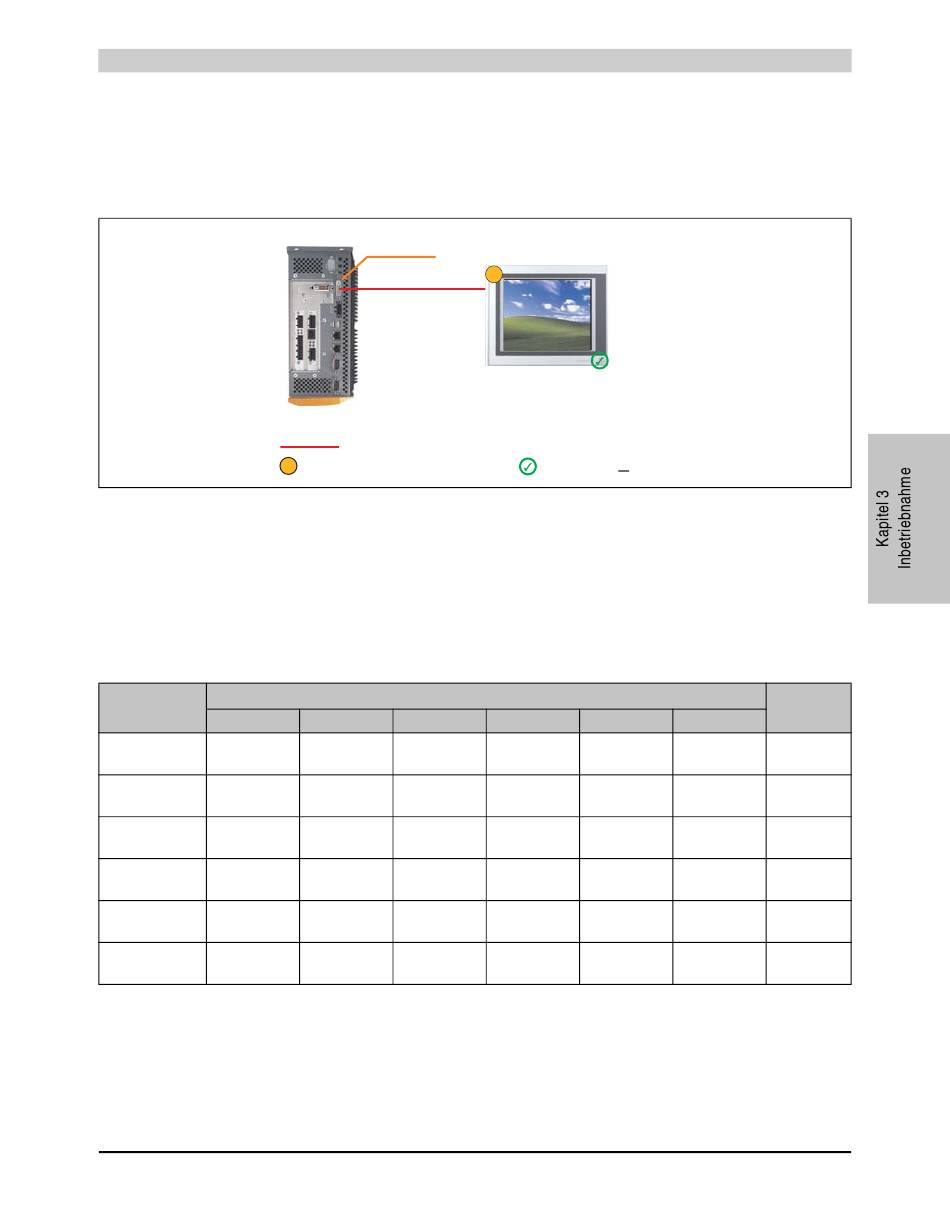

Abbildung 148: Konfiguration - Ein Automation Panel 900 über SDL (onboard)
4.3.1 Voraussetzung Grundsystem
Die nachfolgende Tabelle zeigt die möglichen Kombinationen von APC620 Systemeinheit mit
CPU Board um die in der obigen Abbildung gezeigte Konfiguration zu realisieren. Tritt bei der
Kombination eine Einschränkung der max. Auflösung auf, so kann man dies auch dieser Tabelle
entnehmen (z.B. für den Anschluss eines nicht B&R Automation Panel 900 Gerätes).
CPU Board
5PC600.SX01-00
5PC600.E855-00
✓
5PC600.X855-00
5PC600.E855-01
✓
5PC600.X855-01
5PC600.E855-02
✓
5PC600.X855-02
5PC600.E855-03
✓
5PC600.X855-03
5PC600.E855-04
✓
5PC600.X855-04
5PC600.E855-05
✓
5PC600.X855-05
Tabelle 148: Mögliche Kombinationen von Systemeinheit und CPU Board
Automation PC 620 Anwenderhandbuch V 2.68
Monitor / Panel
Anschluss
SDL Segment 1
max. 40 Meter
Automation PC 620
Graphics Engine 2
x Interne APC620 Panel Nummer
mit Systemeinheit
5PC600.SX02-00 5PC600.SX02-01
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
Inbetriebnahme • Anschlussbeispiele
0
USB OK
Link: 5DLSDL.1000-00
segmentlängen abhängig un
5PC600.SF03-00 5PC600.SX05-00
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
Einschränkung
Auflösung
5PC600.SX05-01
✓
max. UXGA
✓
max. UXGA
✓
max. UXGA
✓
max. UXGA
✓
max. UXGA
✓
max. UXGA
