4.2 Ein Automation Panel 900 über DVI (onboard)
An die integrierte DVI Schnittstelle (onboard) ist ein Automation Panel 900 mit max. SXGA Auf-
lösung angeschlossen. Alternativ kann auch ein Office TFT mit DVI Schnittstelle oder ein analo-
ger Monitor (über Adapter Best. Nr. 5AC900.1000-00) betrieben werden. Touch Screen und
USB werden jeweils über eigene Kabel geführt. Sollen USB Geräte am Automation Panel 900
betrieben werden, so kann die Distanz max. 5 Meter betragen. USB Geräte können nur direkt
(ohne Hub) an die Automation Panel angeschlossen werden.
Automation PC 620

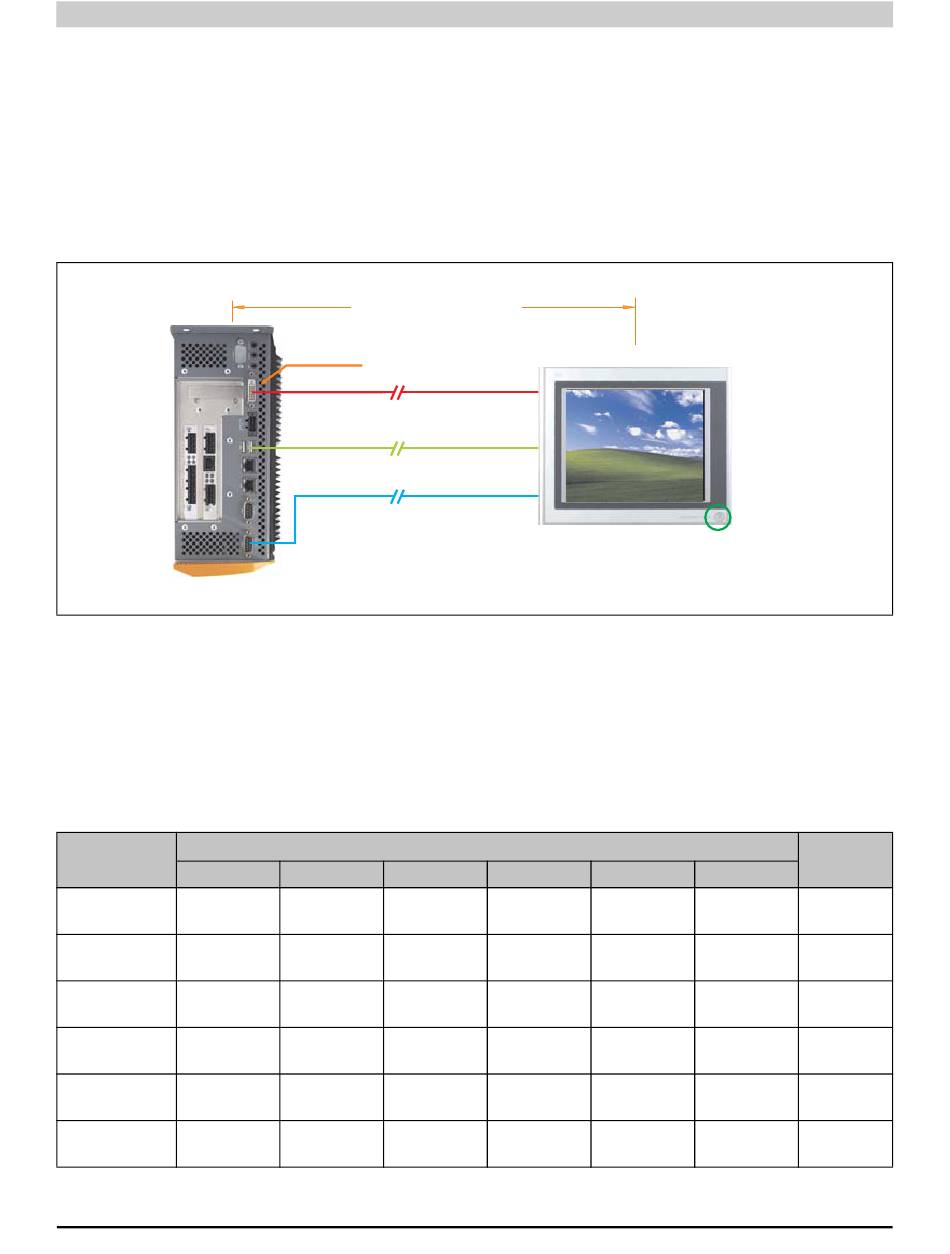

Abbildung 147: Konfiguration - Ein Automation Panel 900 über DVI (onboard)

4.2.1 Voraussetzung Grundsystem

Die nachfolgende Tabelle zeigt die möglichen Kombinationen von APC620 Systemeinheit mit
CPU Board um die in der obigen Abbildung gezeigte Konfiguration zu realisieren. Tritt bei der
Kombination eine Einschränkung der max. Auflösung auf, so kann man dies auch dieser Tabelle
entnehmen (z.B. für den Anschluss eines nicht B&R Automation Panel 900 Gerätes).
CPU Board
5PC600.SX01-00
5PC600.E855-00
✓
5PC600.X855-00
5PC600.E855-01
✓
5PC600.X855-01
5PC600.E855-02
✓
5PC600.X855-02
5PC600.E855-03
✓
5PC600.X855-03
5PC600.E855-04
✓
5PC600.X855-04
5PC600.E855-05
✓
5PC600.X855-05
Tabelle 144: Mögliche Kombinationen von Systemeinheit und CPU Board
310
Segementlänge 5 Meter (mit USB)
max. 10 Meter (ohne USB)
Monitor / Panel
Anschluss
DVI Kabel
USB Kabel
RS232 Kabel
mit Systemeinheit
5PC600.SX02-00 5PC600.SX02-01
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
Automation PC 620 Anwenderhandbuch V 2.68
Link: 5DLDVI.1000-01
5PC600.SF03-00 5PC600.SX05-00
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
USB bis
✓
5m OK
Einschränkung
Auflösung
5PC600.SX05-01
✓
max. SXGA
✓
max. SXGA
✓
max. SXGA
✓
max. SXGA
✓
max. SXGA
✓
max. SXGA
