Abbildung 353: Belegung Sdl Kabel Mit Extender 5Casdl.0X00-10 - B&R Automation PC 620 Anwenderhandbuch

15.5.5 Kabelbelegung

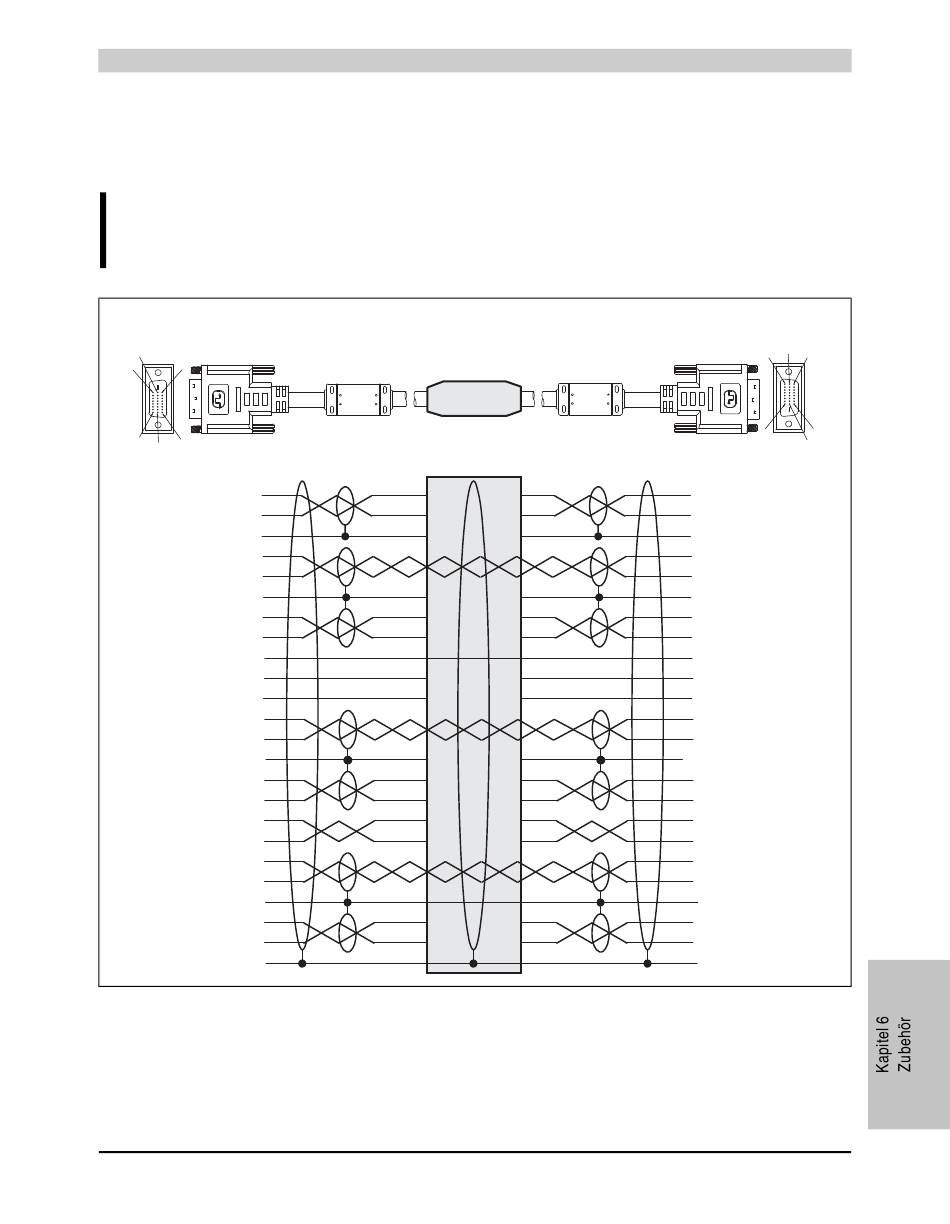

Die nachfolgende Zeichnung zeigt die Kabelbelegung der bei B&R erhältlichen SDL Kabel mit
Extender.
Information:
Es können nur bei B&R erhältliche SDL Kabel mit Extender verwendet werden.
DVI (24+1), male
16
8
24
17
1
9
DVI (24+1), male
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
Gesamtschirm

Abbildung 353: Belegung SDL Kabel mit Extender 5CASDL.0x00-10

Automation PC 620 Anwenderhandbuch V 2.68
Extender Unit
Black Box
Anschlussbelegung
Zubehör • Kabel
DVI (24+1), male
9
17
1
8 24
16
DVI (24+1), male
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
7
6
5
4
3
2
1
Gesamtschirm
