Technische Daten • Gesamtgerät

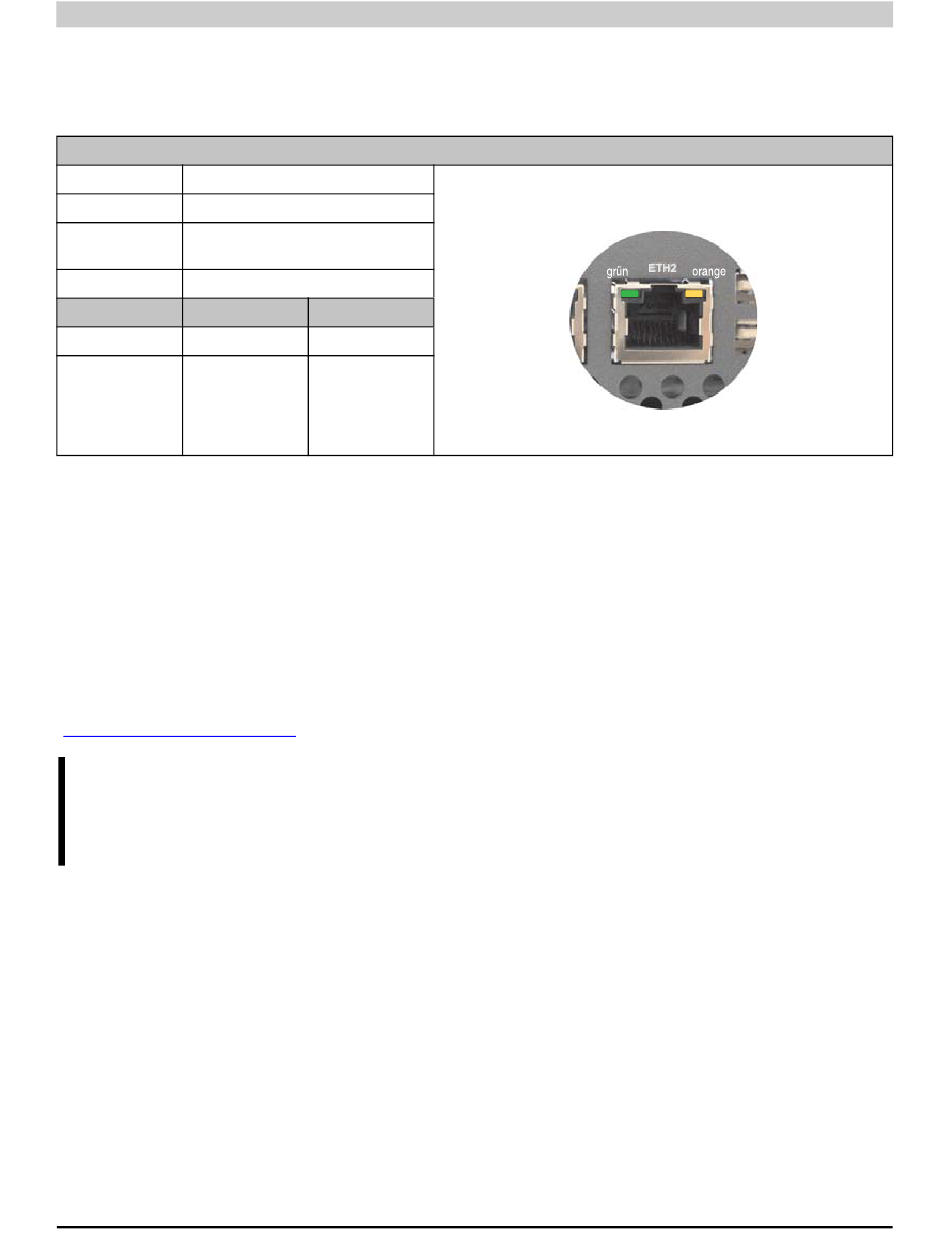

2.14.12 Ethernetanschluss ETH2

Dieser Ethernetanschluss ist in der Systemeinheit integriert.
Controller
Verkabelung
Übertragungsge-
schwindigkeit
Kabellänge
LED Ein
Grün 100 MBit/s
Orange Link
(Eine Verbindung
zu einem Ethernet
Netzwerk ist vor-
handen)
1) Die am Gerät bzw. Modul verfügbaren Schnittstellen usw. wurden der eindeutigen Unterscheidung wegen entsprechend nummeriert.
Diese Nummerierung kann jedoch von der durch das jeweilige Betriebssystem vorgenommenen Nummerierung abweichen.
2) Beide Betriebsarten möglich. Umschaltung erfolgt automatisch.
Treibersupport
Zum Betrieb des Intel Ethernet-Controllers 82551ER ist ein spezieller Treiber notwendig. Es ste-
hen für die freigegebenen Betriebssysteme (Windows XP Professional, Windows XP Embed-
ded, Windows Embedded Standard 2009 und DOS) im Downloadbereich der B&R Homepage
(www.br-automation.com
Information:
Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Hersteller-
seiten, herunterzuladen.
132
Ethernetanschluss (ETH2
Intel 82551ER
S/STP (Cat5e)
2)
10/100 MBit/s
max. 100 m (min. Cat5e)
Aus
10 MBit/s
Activity (Blinkt)
(Daten werden
übertragen)

Tabelle 47: Ethernetanschluss (ETH2)

) Treiber zum Download bereit.
1)
)
RJ45 Twisted Pair (10BaseT/100BaseT), female
