Technische Daten • Gesamtgerät

2.3 APC620 3 PCI Slot Variante

2.3.1 Schnittstellen

LED für:
Power
HDD
Link1
Link2

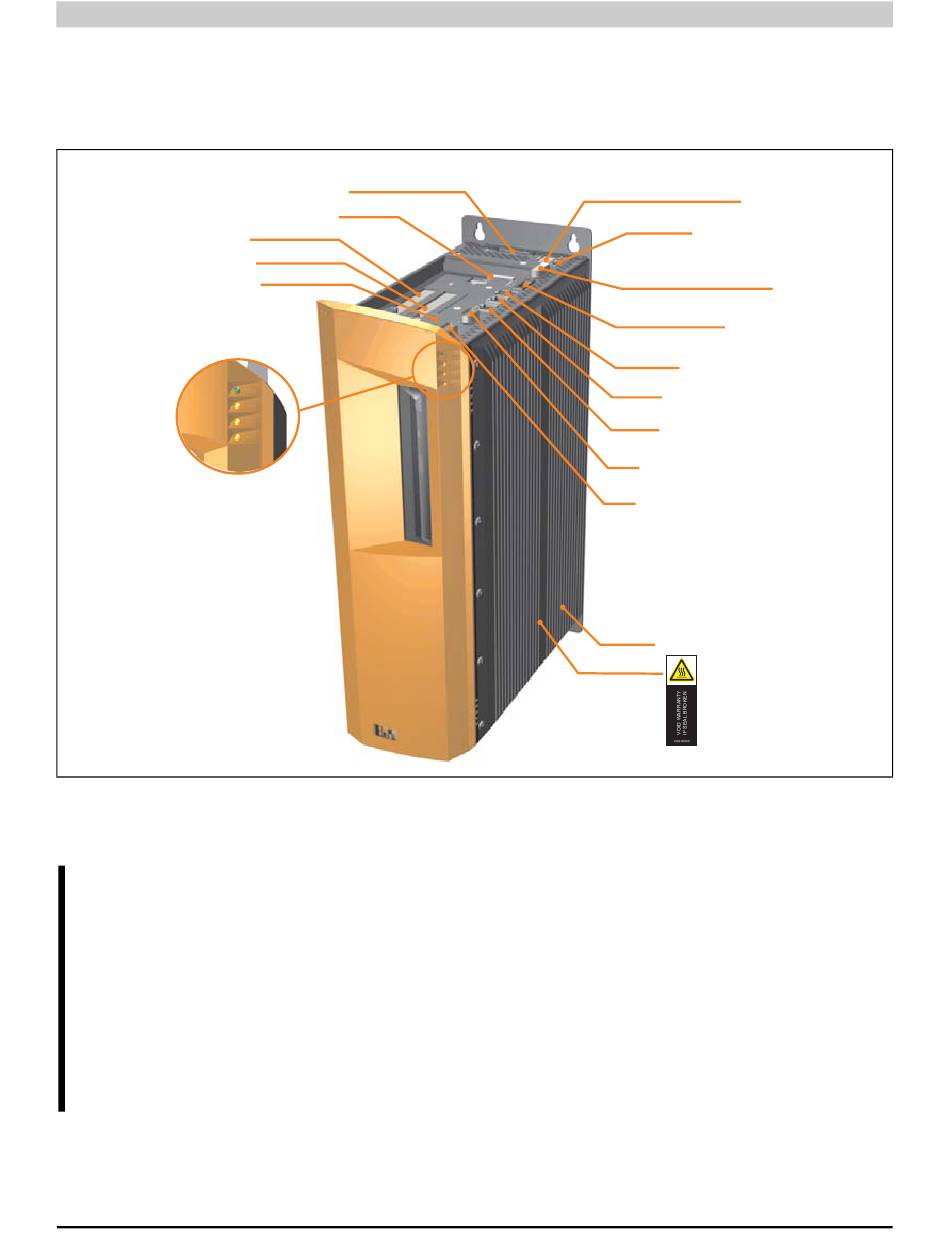

Abbildung 13: APC620 3 PCI Slot Variante Schnittstellenübersicht Oberseite
Warnung!
Die Befestigungsschrauben des Kühlkörpers dürfen keinesfalls gelöst werden, da
der Kühlkörper über eine thermische Kopplung mit Prozessor und Chipset verbun-
den ist. Wird diese Verbindung zerstört, muss der APC620 ins Werk zur Reparatur
geschickt werden. Werden die Schrauben dennoch gelöst (gesichert durch ein Sie-
gel) erlischt jegliche Garantie.
Es ist möglich, dass die Oberflächentemperatur des Kühlkörpers im Betrieb auf
70°C (Warnhinweis „Heiße Oberfläche") ansteigen kann.
72
Add-on USV Steckplatz
AP Linkslot
PCI Slot 3 full-size
PCI Slot 2 full-size
PCI Slot 1 full-size
Add-on Schnittstellensteckplatz
MIC, Line IN,
Line OUT
Monitor/Panel
SDL (Smart Display Link) / DVI
Spannungsversorgung
+24 VDC
USB1, USB2
Ethernet2
Ethernet1
COM2
COM1
Kühlkörper
Kühlkörpersiegel
Warnhinweis
