2.2.6 Geräteschnittstellen und Einschübe
2.2.6.1 Geräteschnittstellen Übersicht
Die Schnittstellen befinden sich an der Oberseite des Automation PC 2200.

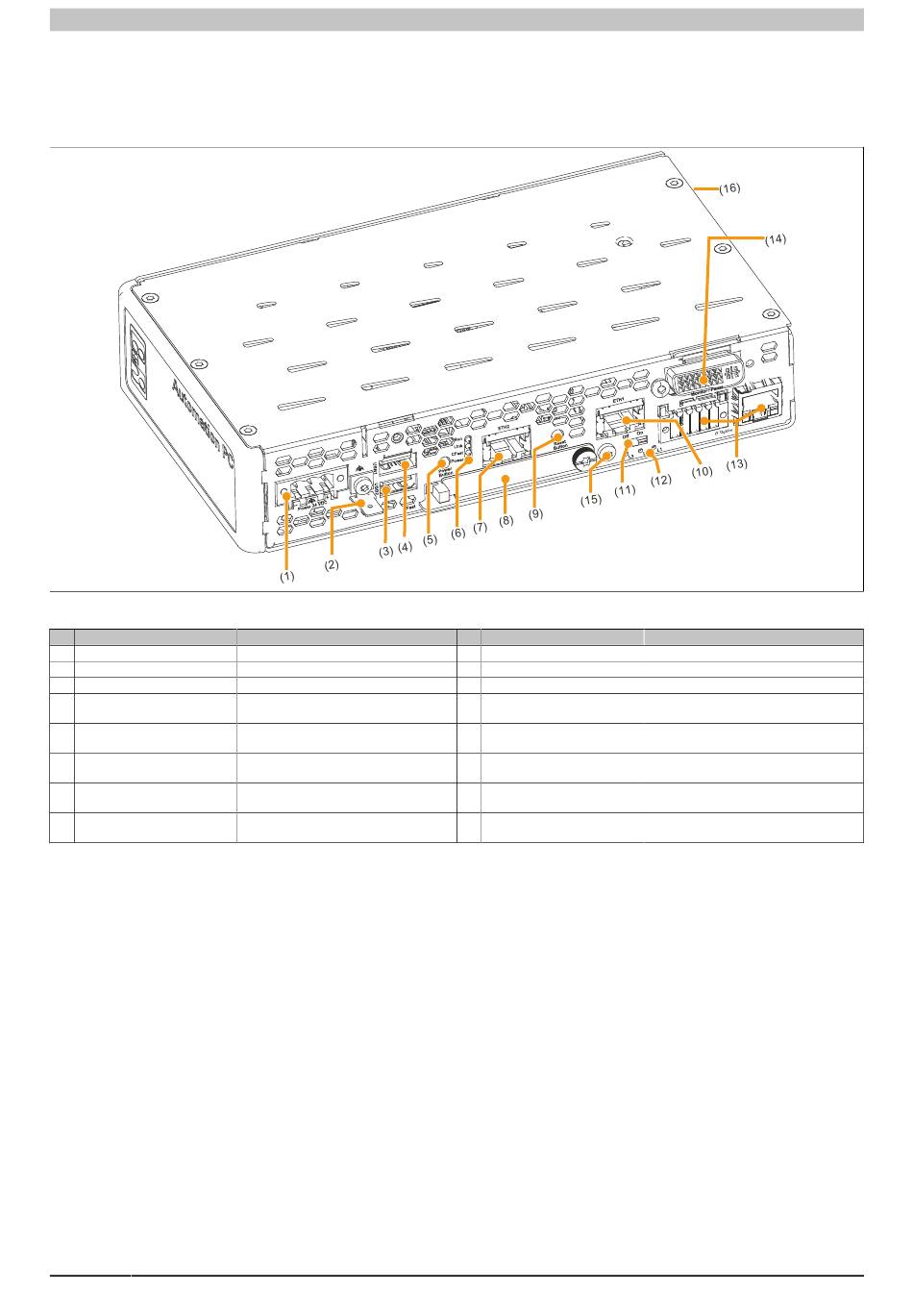

Abbildung 22: Geräteschnittstellen Übersicht mit montierter Interface und Monitor/Panel Option
Nr. Schnittstellenbezeichnung
1
Power 24 VDC
2
Funktionserdeanschluss
3
USB2
4
USB1
5
Power Button
6
Power, CFast, Link, Run
7
ETH2
8
CFast
1)
Nur bei eingebauter Interface Option vorhanden.
2)
Nur bei eingebauter Monitor/Panel Schnittstelle vorhanden.
38
"Spannungsversorgung +24 VDC"
"Erdung"
"USB-Schnittstellen"
"USB-Schnittstellen"
"Power Button"
"Status LEDs"
"Ethernet 2-Schnittstelle (ETH2)"
"CFast Slot"
Nr. Schnittstellenbezeichnung
9
Reset Button
10 ETH1
11
Off/On
12 L1, L2, L3
13 IF Option
(konfigurationsabhängig)
14 Monitor/Panel Schnittstelle
(konfigurationsabhängig)
15 Schraubpunkt für Kabelschir-
mung
16 Batterieeinsatz auf der Unter-
seite
Automation PC 2200 Anwenderhandbuch V 1.05 Originalbetriebsanleitung
"Reset Button"
"Ethernet 1-Schnittstelle (ETH1)"
"Abschlusswiderstand"
1)
"Status LEDs L2, L3" auf Seite 88
"Status LEDs L1, L2, L3" auf Seite 100
"IF Option Steckplatz"
1)
"Monitor/Panel-Schnittstelle"
2)
-
"Batterieeinsatz"
1)
