Lüfter in richtiger Position über die Befestigungsbolzen (siehe Pfeile) geben. Dabei sind
die Kabel durch die vorhandenen Öffnungen im Gehäuse (siehe Kreise) in das Innere
zum Basisboard des APC620 zu führen.
Das Lüfteranschlusskabel des 40 mm Lüfters ist in der Kabelbefestigung zu verlegen!
•
Die Lüfter mit den beigelegten Torx (T10) Schrauben (6 Stück) befestigen.
Automation PC 620 Anwenderhandbuch V 2.68
Wartung / Instandhaltung • Lüfterkiteinbau und Tausch

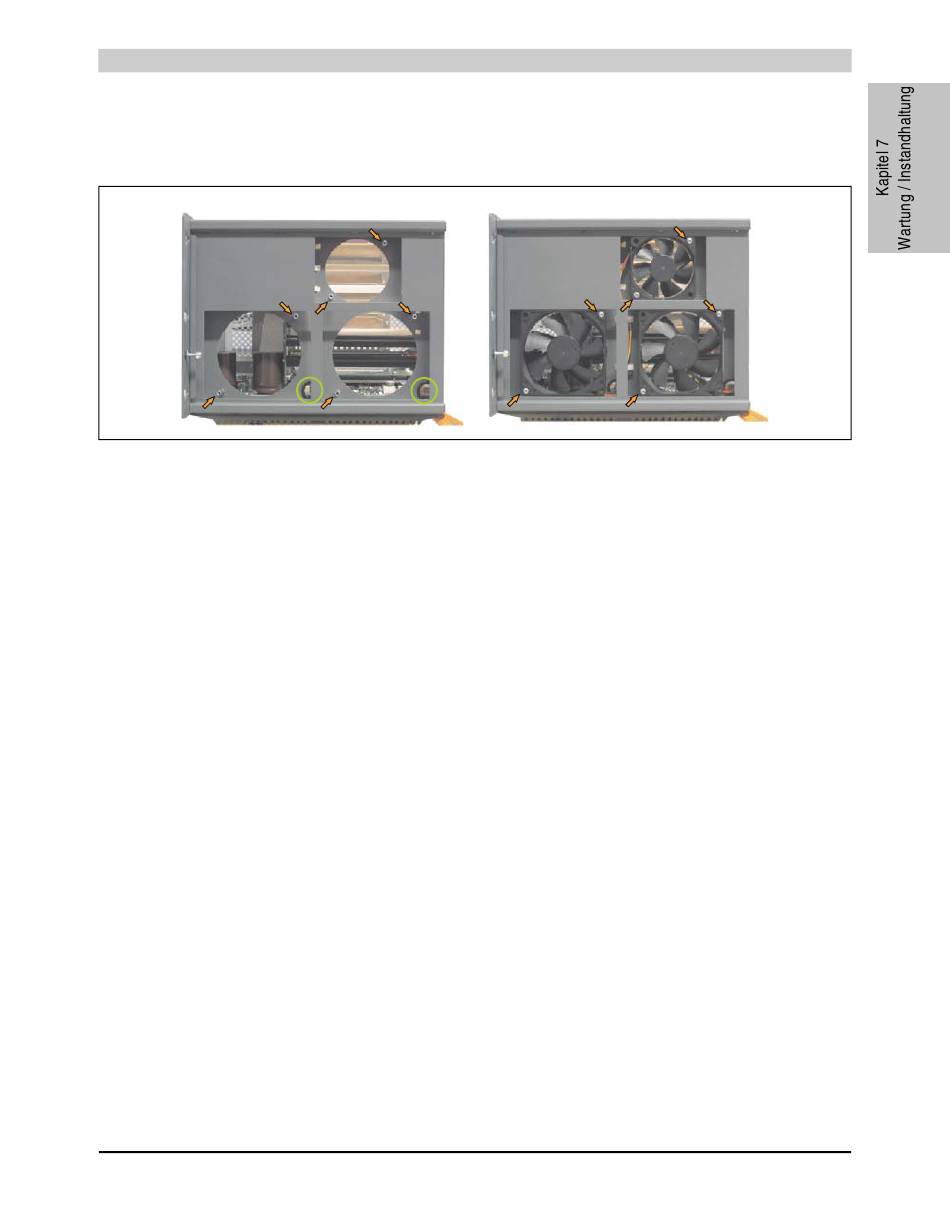

Abbildung 412: APC620 5PCI Slot - Lüftereinbau
761
