Zubehör • Kabel

15.5.4 Kabelanschluss

Das SDL Kabel mit Extender muss in richtiger Richtung zwischen Automation PC 620 und Au-
tomation Panel 900 Displayeinheit angeschlossen werden. Zu diesem Zweck ist die richtige Si-
gnalrichtung auf der Extender Unit abgebildet:
• Das Ende „PC" mit dem Videoausgang des z.B. Automation PC 620 verbinden.
• Das Ende „Display" mit dem Anzeigegerät z.B. Automation Panel 900 anschließen.

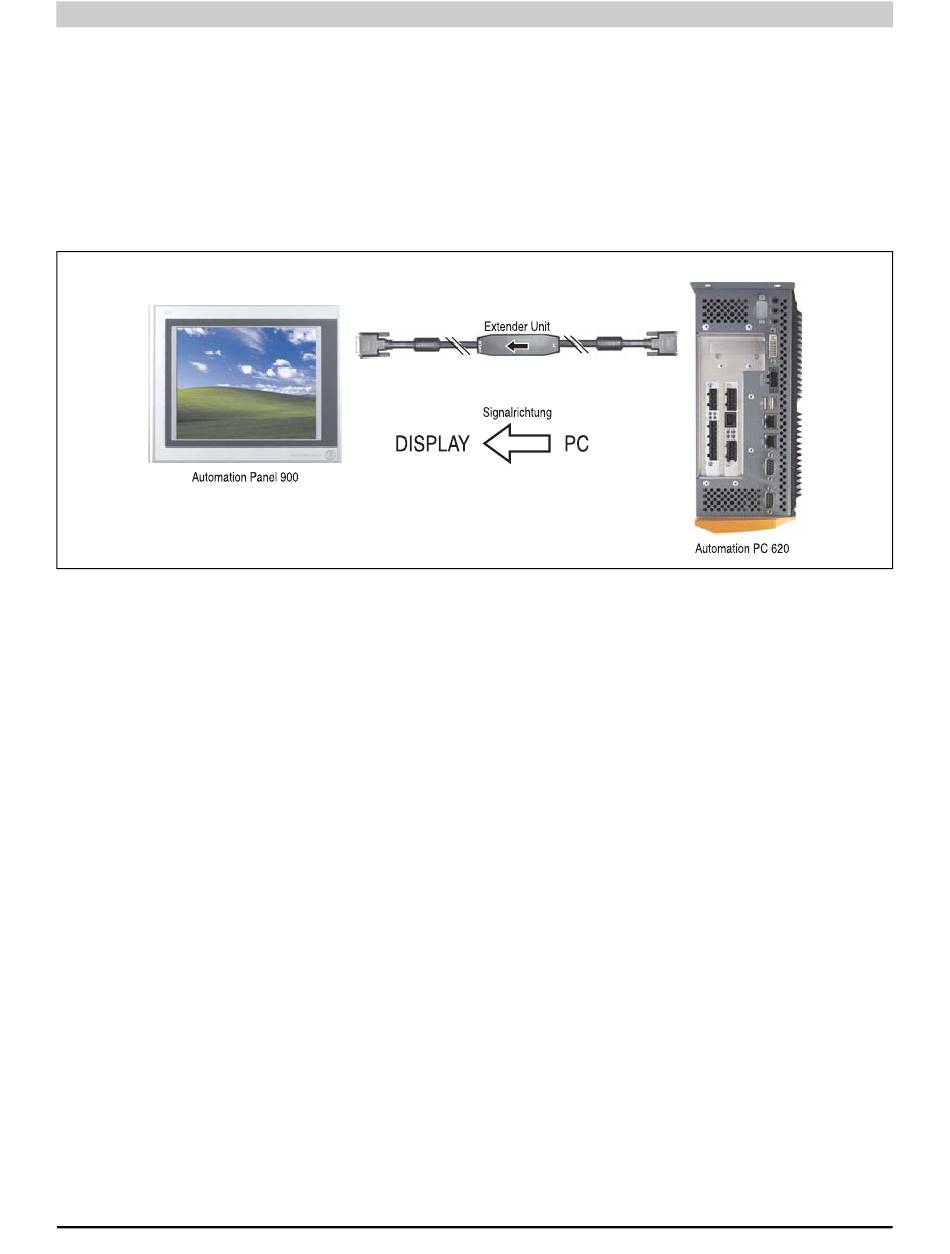

Abbildung 352: Beispiel für die Signalrichtung für das SDL Kabel mit Extender
