2.12 Leistungshaushalt APC620 embedded Systemeinheit

2.12.1 Spannungsversorgung 5PC600.SE00-00, 5PC600.SE00-01 und 5PC600.SE00-02

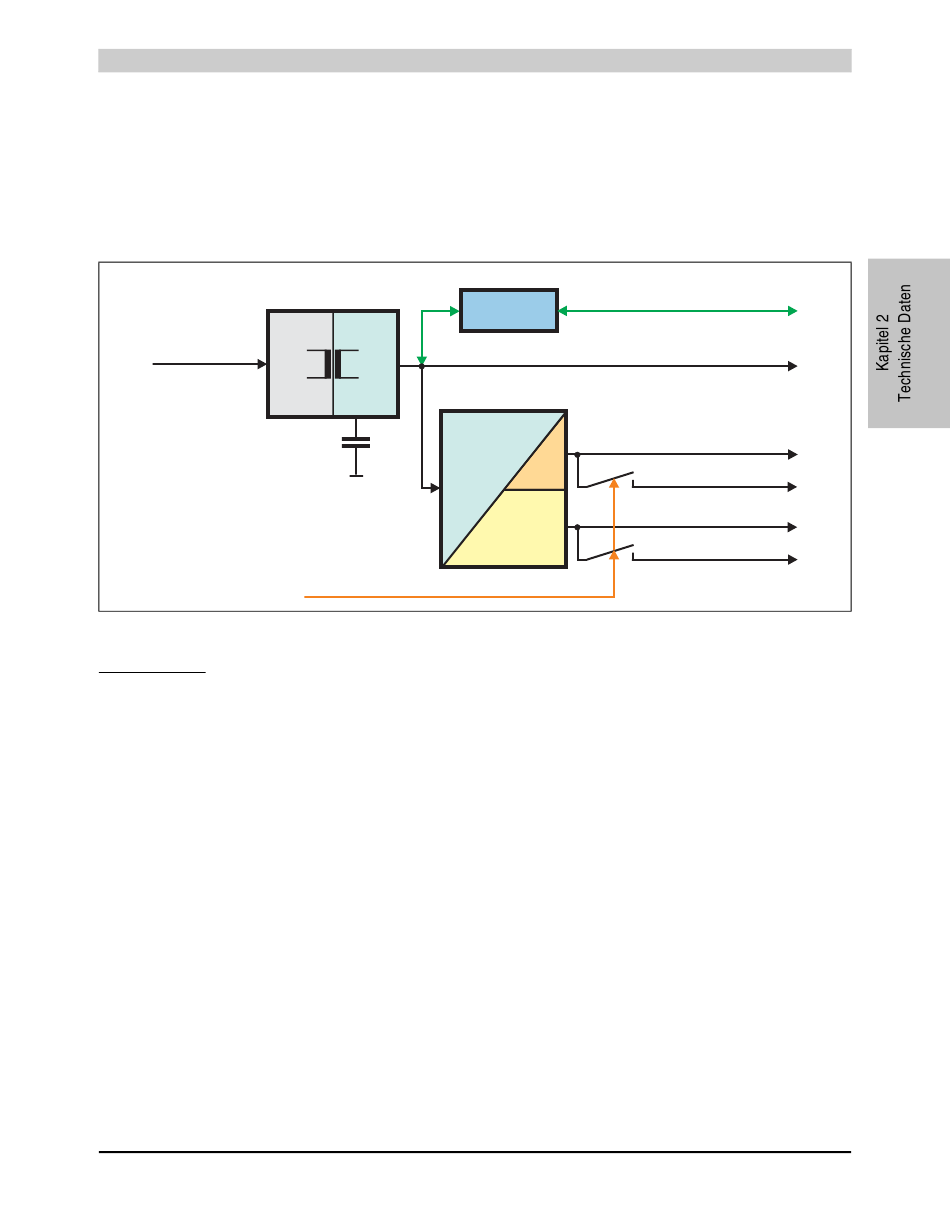

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der APC620 embedded Span-
nungsversorgung für
5PC600.SE00-02.
Versorgungsspannung
+24 VDC
Pufferungskondensatoren
(für min. 10 ms)
Abbildung 34: Spannungsversorgung 5PC600.SE00-00, 5PC600.SE00-01 und 5PC600.SE00-02
Erläuterung:
Aus der Versorgungspannung werden durch einen DC/DC Wandler 15 V generiert. Diese galva-
nisch getrennten 15 V speisen einen weiteren DC/DC Wandler, welcher die restlichen Spannun-
gen generiert.
Nach dem Einschalten des Systems (z.B. durch den Power Taster) werden die Spannungen 3V3
und 5 V und auf den Bus gelegt.
Die optional anschließbare APC620 Add-on USV inklusive Batterieeinheit wird über 15 V ver-
sorgt und gewährleistet bei Verlust der Versorgungsspannung eine Unterbrechungsfreie Strom-
versorgung vom 15 V Bus.
Automation PC 620 Anwenderhandbuch V 2.68
die Systemeinheiten
24V 15V
galvanisch
getrennt
Power On
Technische Daten • Gesamtgerät
5PC600.SE00-00,
USV Add-on
Modul (optional)
3V3
15V
5V
5PC600.SE00-01 und
USV Batterie
15V
3V3 Standby
3V3
5V Standby
5V
