Technische Daten • Gesamtgerät

2.14.29 PS/2 Tastatur/Maus

Steckplatz für eine Standard-PS/2 Maus oder eine PS/2 AT-Enhanced-Tastatur. Es wird dabei
vom BIOS automatisch erkannt ob eine Tastatur oder eine Maus angeschlossen ist und gibt die-
se Informationen an das Betriebssystem weiter.
Information:
APC620 embedded Geräte besitzen keine PS/2 Schnittstelle.
Mittels PS/2-Y-Kabel können eine externe Tastatur und eine Maus gleichzeitig betrieben wer-
den. Dazu muss dieses aber vor dem Einschalten des Systems angeschlossen werden.
Diese Schnittstelle besitzt eine Hot-Plug Funktion für PS/2 Tastaturen (Es darf zuvor aber keine
PS/2 Maus im laufenden Betrieb angeschlossen gewesen sein!).
Pin
1
2
3
4
5
6

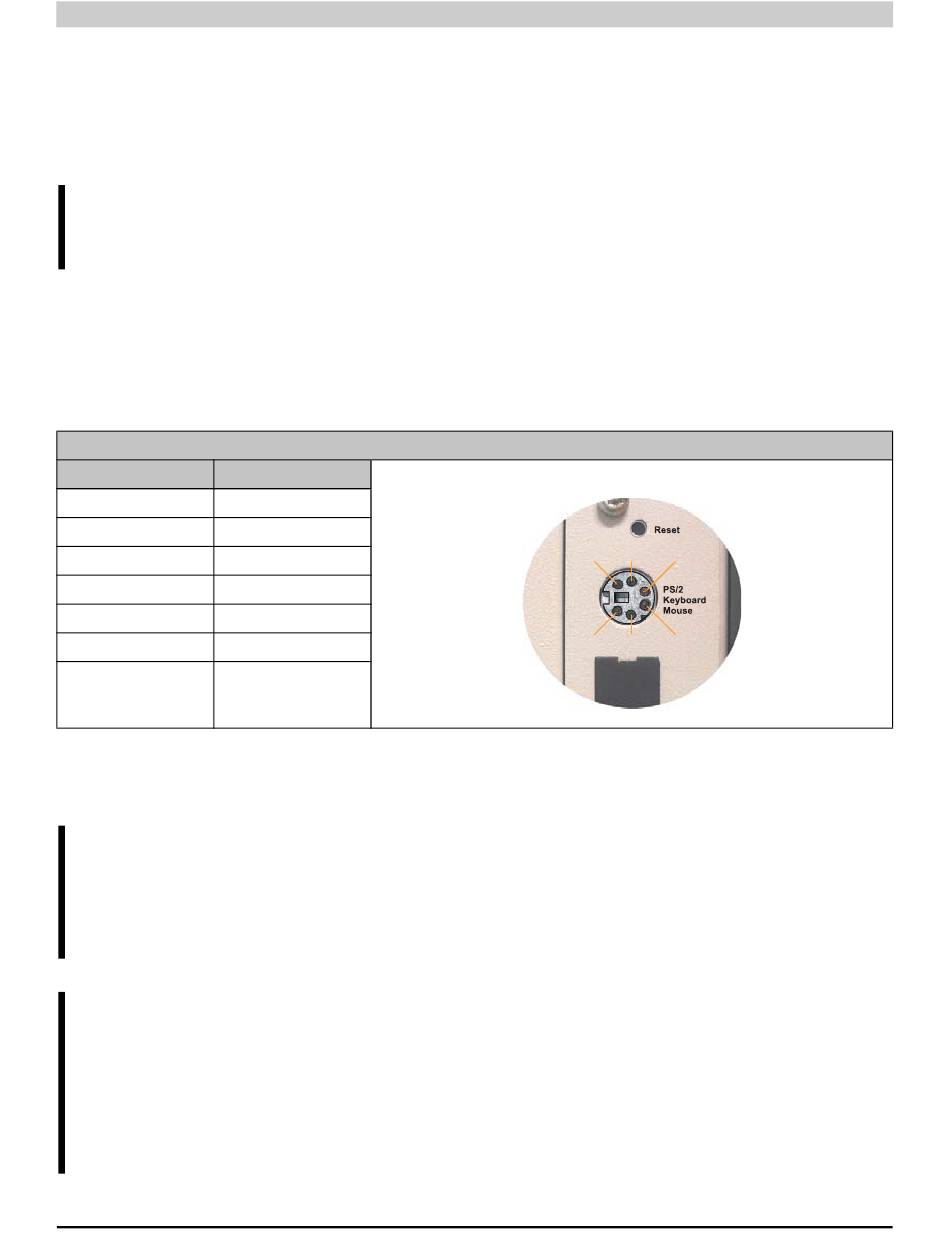

Tabelle 69: Technische Daten PS/2 Tastatur Maus (extern PS/2)

1) Die PS/2 Tastatur/Maus Schnittstelle wird durch eine Multifuse (1 A) abgesichert.
Warnung!
Aufgrund der allgemeinen PC-Spezifikationen ist diese Schnittstelle mit äußerster
Sorgfalt bezüglich EMV, Kabelführung etc. zu behandeln und deshalb nur als Ser-
vice-Schnittstelle zu verwenden!
Information:
Standardmäßig kann auf Grund der BIOS Setup Defaults nur eine PS/2 Tastatur be-
trieben werden. Wird eine PS2/Maus angeschlossen, so muss diese im BIOS akti-
viert werden. Dazu muss im BIOS Setupmenü die Einstellung „PS/2 Mouse" auf
„Enabled" gestellt und gespeichert werden. (Zu finden unter Advanced - Miscellane-
ous - Punkt „PS/2 Mouse").
156
Anschluss für Tastatur/Maus (PS/2)
Belegung
DATA 0
DATA 1
GND
1)
+5 V
CLK 0
CLK 1
PS/2 Buchse, female
5 3
6 4
Automation PC 620 Anwenderhandbuch V 2.68
1
2
