Software • BIOS Optionen
1.6 Position des DIP Switch Schalters bei APC620 Systemeinheiten
Warnung!
Nachfolgender Vorgang darf nur in spannungslosem Zustand und bei abgesteckter
Spannungsversorgung durchgeführt werden!
Um zum DIP Switch Schalter zu gelangen ist es notwendig die vordere Abdeckung zu entfernen.
Dazu sind die fünf rot markierten Torx Schrauben (T10) zu lösen und die Abdeckung nach vorne
hin wegzuziehen. Danach ist der DIP Switch an gelb markierter Stelle zugänglich. Mit einem spit-
zen Gegenstand kann dieser nun verstellt werden. Liegt ein System mit Slide-in Laufwerk vor so
ist dieses vorher zu entfernen um zum DIP Switch Schalter zu gelangen.
546

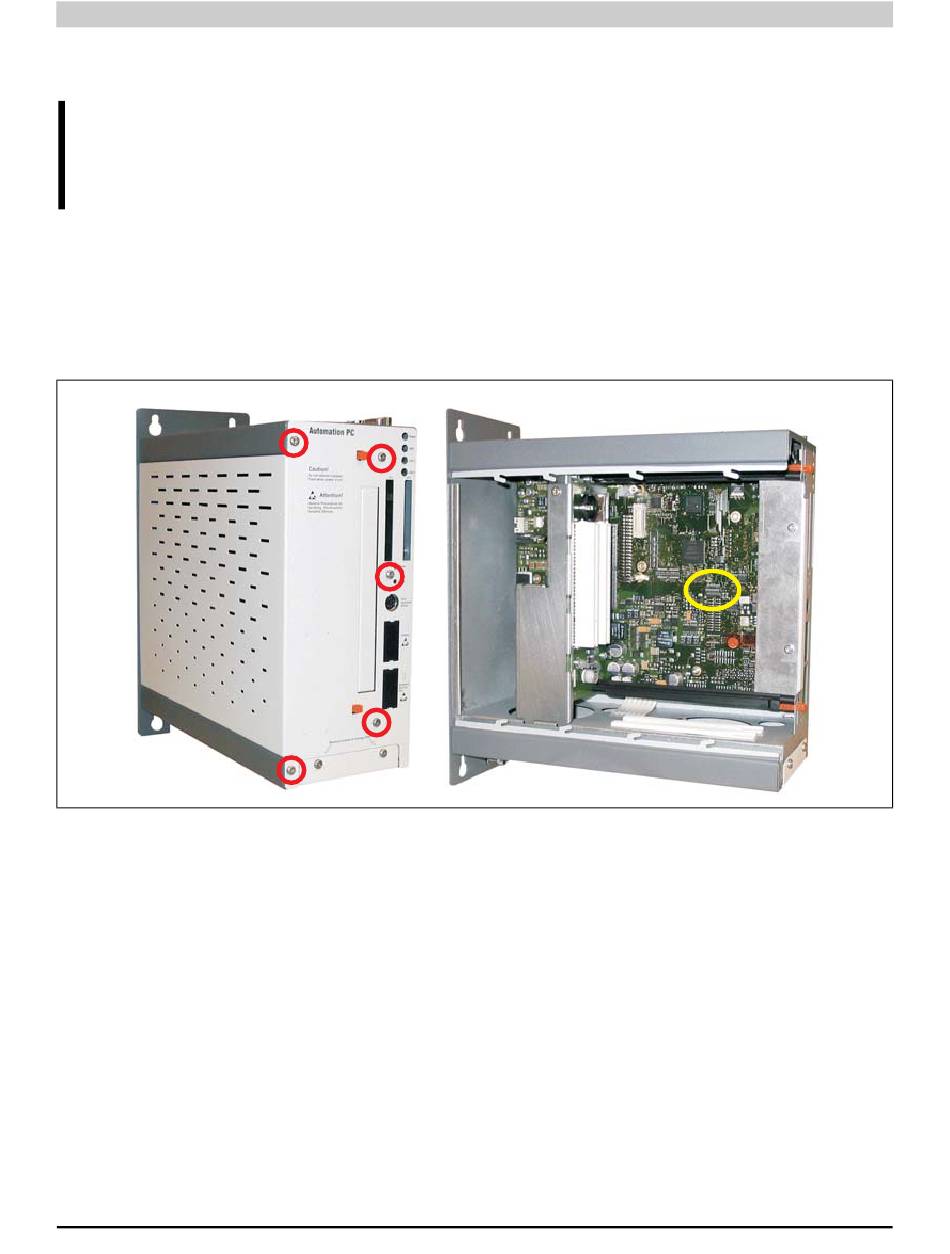

Abbildung 266: Position des DIP Switch Schalters
Automation PC 620 Anwenderhandbuch V 2.68
