Wartung / Instandhaltung • Montage des USV Moduls

5.2 Automation PC 620 mit montiertem Add-on Interfacemodul

5.2.1 APC620 1 PCI Slot
• Seitendeckel entfernen (siehe Abschnitt 6 "Seitendeckeldemontage", auf Seite 784).
• USV Modulabdeckung durch lösen von den 2 markierten Torxschrauben (T10) entfernen.
• Distanzbolzen montieren (mittels Innensechskant Schraubendreher Größe 5).
• USV Modul mit 2 Torxschrauben (T10) und 1 Torxschraube (T10) montieren. Es sind die
zuvor entfernten Torxschrauben und eine Torxschraube aus dem Montagematerial zu
verwenden.
776

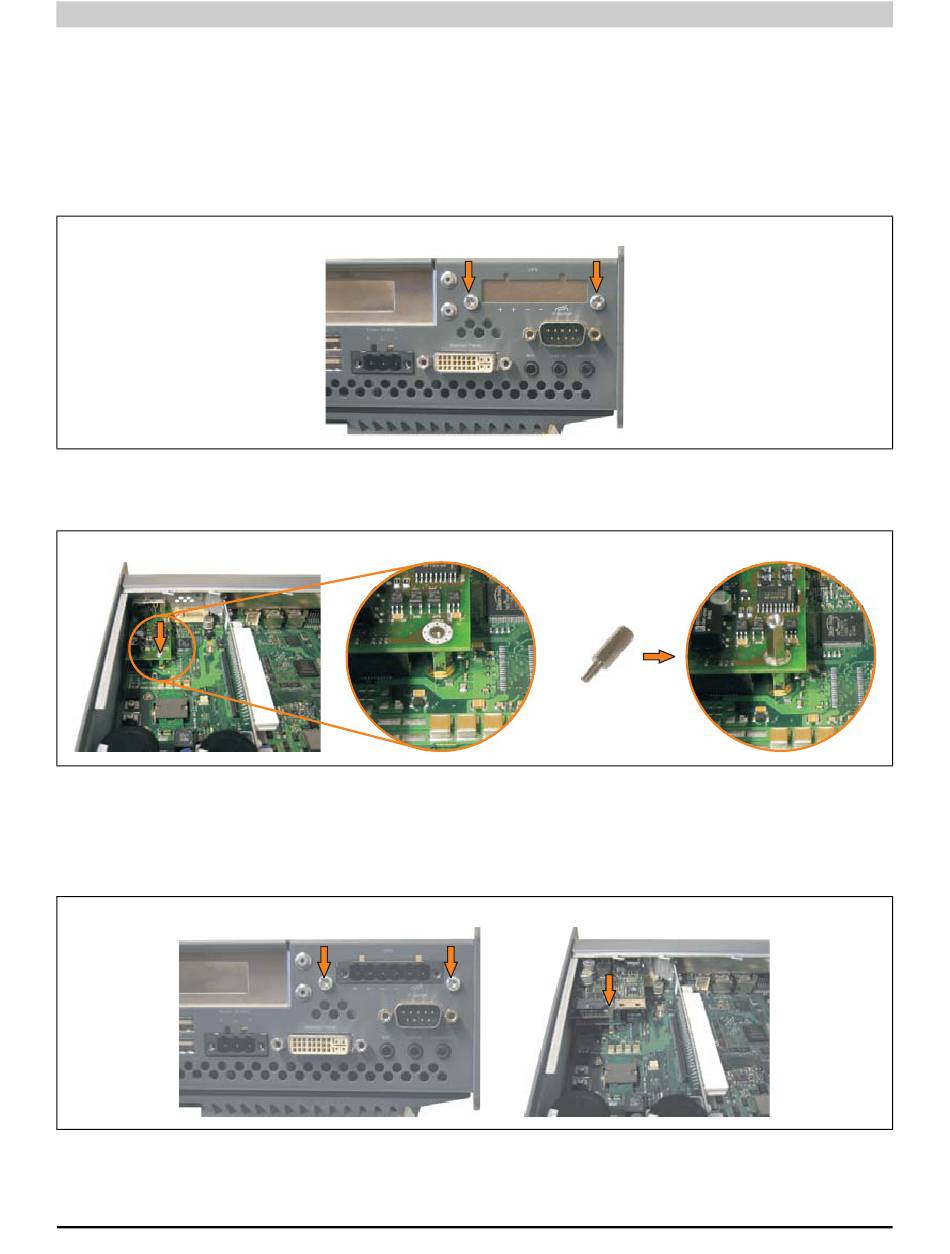

Abbildung 440: USV Modulabdeckung entfernen

Abbildung 441: Distanzbolzen montieren

Abbildung 442: USV Modul montieren

Automation PC 620 Anwenderhandbuch V 2.68
14 mm Distanzbolzen
