Abbildung 269: Firmwareversion Des Automation Panel Link Sdl Transceiver/Receiver - B&R Automation PC 620 Anwenderhandbuch

Software • Upgradeinformationen
Welche Firmware ist am Automation Panel Link Transceiver/Receiver installiert?
Diese Informationen sind sowohl bei 815E (ETX) als auch bei 855GME (ETX / XTX) CPU Boards
auf der selben BIOS Setupseite zu finden:
• Nach dem Einschalten des APC620 gelangt man mit „F2" bzw. „Entf" ins BIOS Setup.
• Unter dem BIOS Hauptmenüpunkt „Advanced" (oben) den Unterpunkt „Baseboard/Panel
Features" (unten) und danach den Punkt „Panel Control" auswählen:
Information:
Die Version kann nur bei angeschlossenem Automation Panel mit Automation Panel
Link SDL Transceiver (5DLSDL.1000-01) bzw. Automation Panel Link SDL Receiver
(5DLSDL.1000-00) angezeigt werden.
CPU boards 815E (ETX) and 855GME (ETX)
PhoenixBIOS Setup Utility
Advanced
Panel Control
Select Panel Number: [ 0]
Version: V0.03
Brightness: [ 50%]
Temperature: 00°C/32°F
Fan Speed: 00 RPM
Keys/Leds: 00/00
F1 Help Select Item -/+
Esc Exit Select Menu Enter

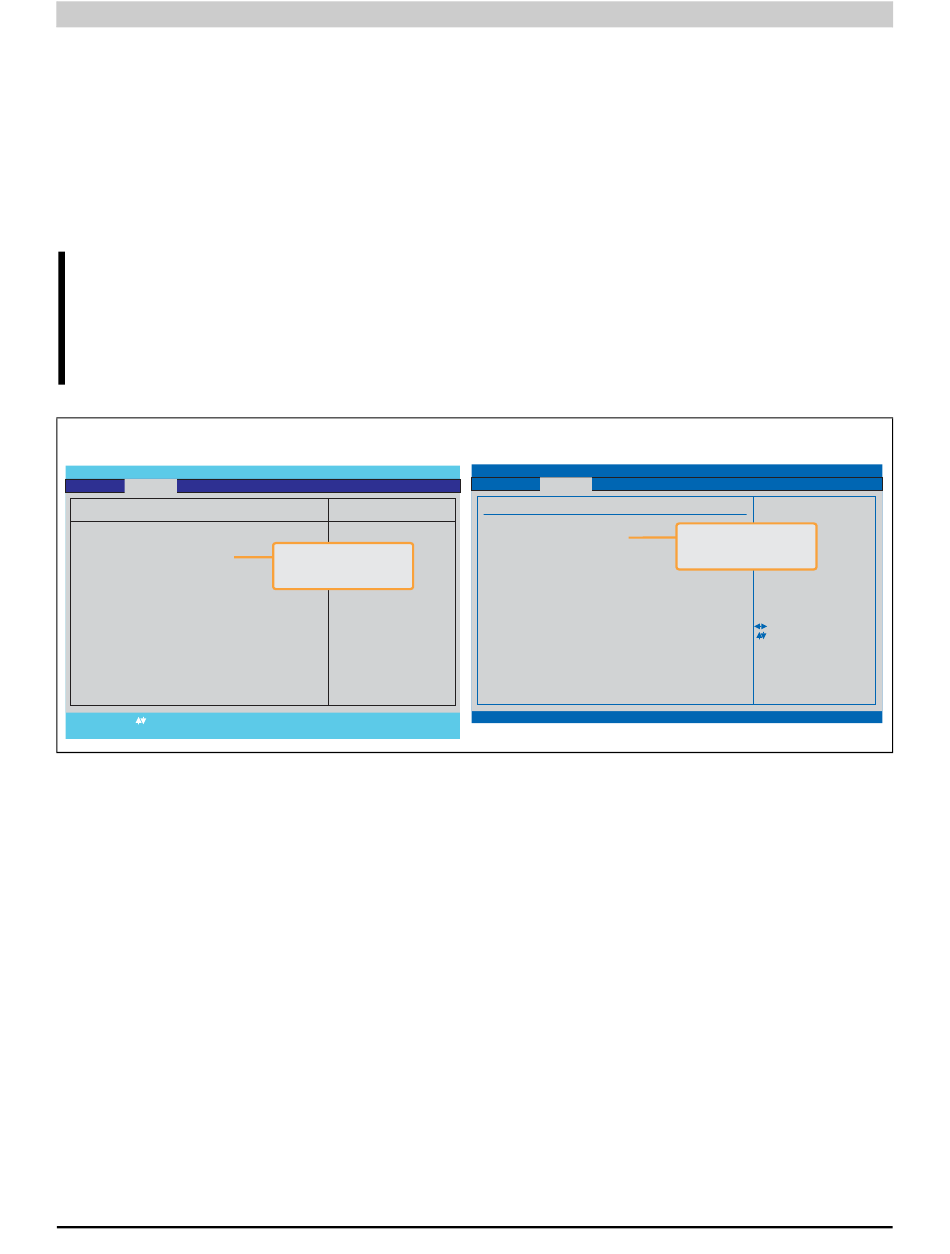

Abbildung 269: Firmwareversion des Automation Panel Link SDL Transceiver/Receiver

550
Item Specific Help
FPGA Firmware des
SDLR Controllers
Chanage Features F9 Setup Defaults
Select Sub Menu F10 Save and Exit
CPU boards 855GME (XTX)
Advanced
Panel Control
Select Panel Number
Version: V1.09
Brightness:
Temperature: 41°C/105°F
Fan Speed: 00RPM
Keys/Leds: 128/128
v02.57 (C)Copyright 1985-2004, American Megatrends, Inc.
Automation PC 620 Anwenderhandbuch V 2.68
BIOS SETUP UTILITY
Panel 0-14: connected
to Automation Panel
[0] Link or Monitor/Panel
FPGA Firmware des
connector.
[100%] Panel 15: connected on
SDLR Controllers
Panel PC Link.
Note: DVI and PPC Link
will show no valid
values. On OOC Link
only the brightness
option will work.
Select Screen
Select Item
+- Change Option
F1 General Help
F10 Save and Exit
ESC Exit
