Wartung / Instandhaltung • Tauschen einer PCI SATA RAID Hard Disk

7. Tauschen einer PCI SATA RAID Hard Disk

Als Beispiel wird angenommen, dass die Secondary Hard Disk (HDD1) defekt ist. In diesem Fall
ist es möglich, die defekte Hard Disk durch eine Ersatz SATA Hard Disk zu ersetzen.
Für den Tausch einer der Hard Disk wird ein Torx Schraubendreher der Größe 10 benötigt.
Vorgangsweise Tausch
• Zuleitung zum Gerät (Automation PC 620 / Panel PC 700) spannungslos machen.
• Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
• Entfernung des Seitendeckels.
• Entfernung des SATA RAID Einschubes.
• Lösen der richtigen 4 Befestigungsschrauben (M3x5) - siehe Abbildung 463 "Rückseite
des SATA RAID Controllers Schraubenzuordung", auf Seite 788.

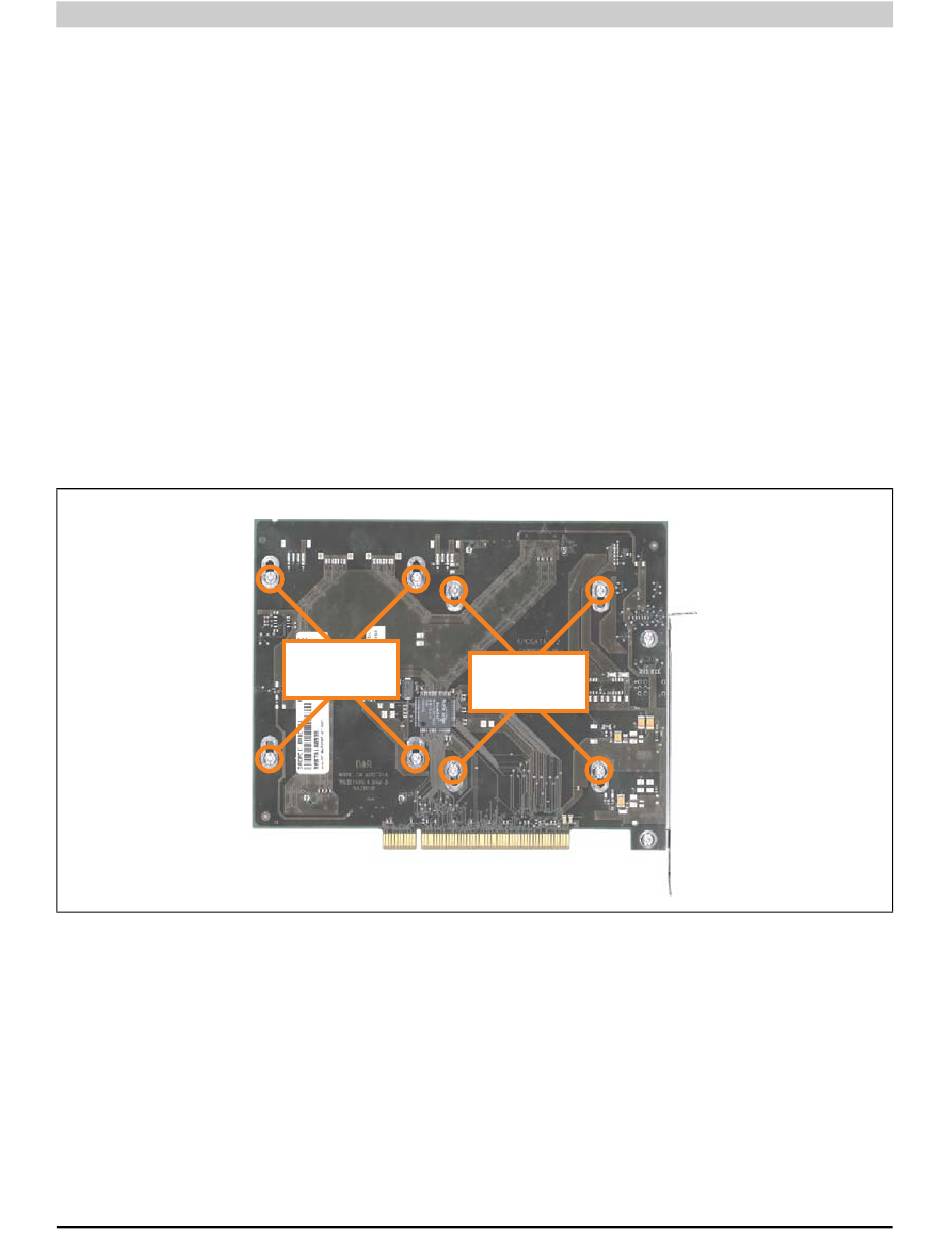

Abbildung 463: Rückseite des SATA RAID Controllers Schraubenzuordung
788
Primary Hard Disk
(HDD0)
Automation PC 620 Anwenderhandbuch V 2.68
Secondary Hard Disk
(HDD1)
