Technische Daten • Gesamtgerät
Erdung
Vorsicht!
Die Funktionserde (Spannungsversorgung Pin 2 und Erdungsanschluss) muss
möglichst kurz und mit dem größt möglichen Leiterquerschnitt am zentralen Er-
dungspunkt (z.B. dem Schaltschrank oder der Anlage) verbunden werden.
Die APC620 Systeme verfügen auf der Unterseite einen Erdungsanschluss. Mit der M4 Sicher-
heitsmutter muss z.B. ein Kupferband, das an einem zentralen Erdungspunkt des Schaltschran-
kes oder der Anlage in den der APC620 eingebaut wird, befestigt werden. Der
Leitungsquerschnitt sollte dabei so groß wie möglich (mindestens 2,5 mm²) gewählt werden.
Sieh auch dazu Abschnitt "Erdungskonzept", auf Seite 307.

Einschaltstrom

Systemeinheit
5PC600.SX01-00
5PC600.SX02-00
5PC600.SX02-01
5PC600.SF03-00
5PC600.SX05-00
5PC600.SX05-01
5PC600.SE00-00
5PC600.SE00-01
5PC600.SE00-02
Tabelle 51: Einschaltströme bei Spannungsversorgung der Systemeinheiten
136

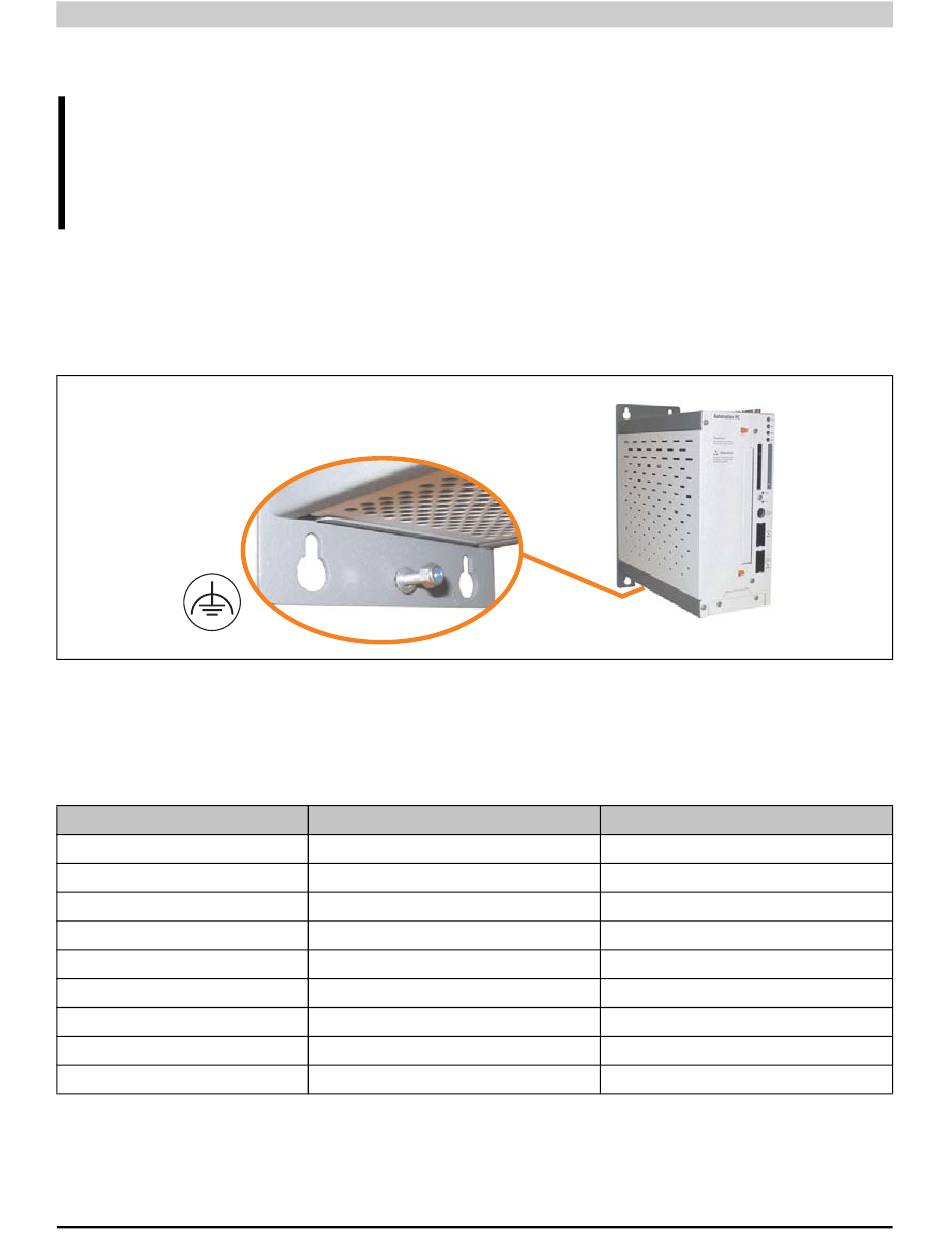

Abbildung 38: Erdungsanschluss

typisch
7 A
7 A
7 A
10 A
10 A
10 A
7 A
7 A
7 A
Automation PC 620 Anwenderhandbuch V 2.68
maximal
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
40 A (Zeit < 300 μs)
