Abbildung 140: Einbaulagen Apc620 Mit Hard Disk Laufwerk - B&R Automation PC 620 Anwenderhandbuch

Inbetriebnahme • Montage
Add-on oder Slide-in Hard Disks 20, 30 und 40 GB
Die nachfolgende Abbildung zeigt die möglichen Einbaulagen eines APC620 Gerätes in Verbin-
dung mit einer Add-on (5AC600.HDDI-00 oder 5AC600.HDDI-01) oder Slide-in Hard Disk
(5AC600.HDDS-00, 5AC600.HDDS-01 oder 5AC600.HDDS-02).
Standardmontage
vertikal 1
0° 0°
1) 1)
horizontal 2
horizontal 1
0° 0° 0° 0°
1) Nur in Verwendung eines Lüfter Kits erlaubt.

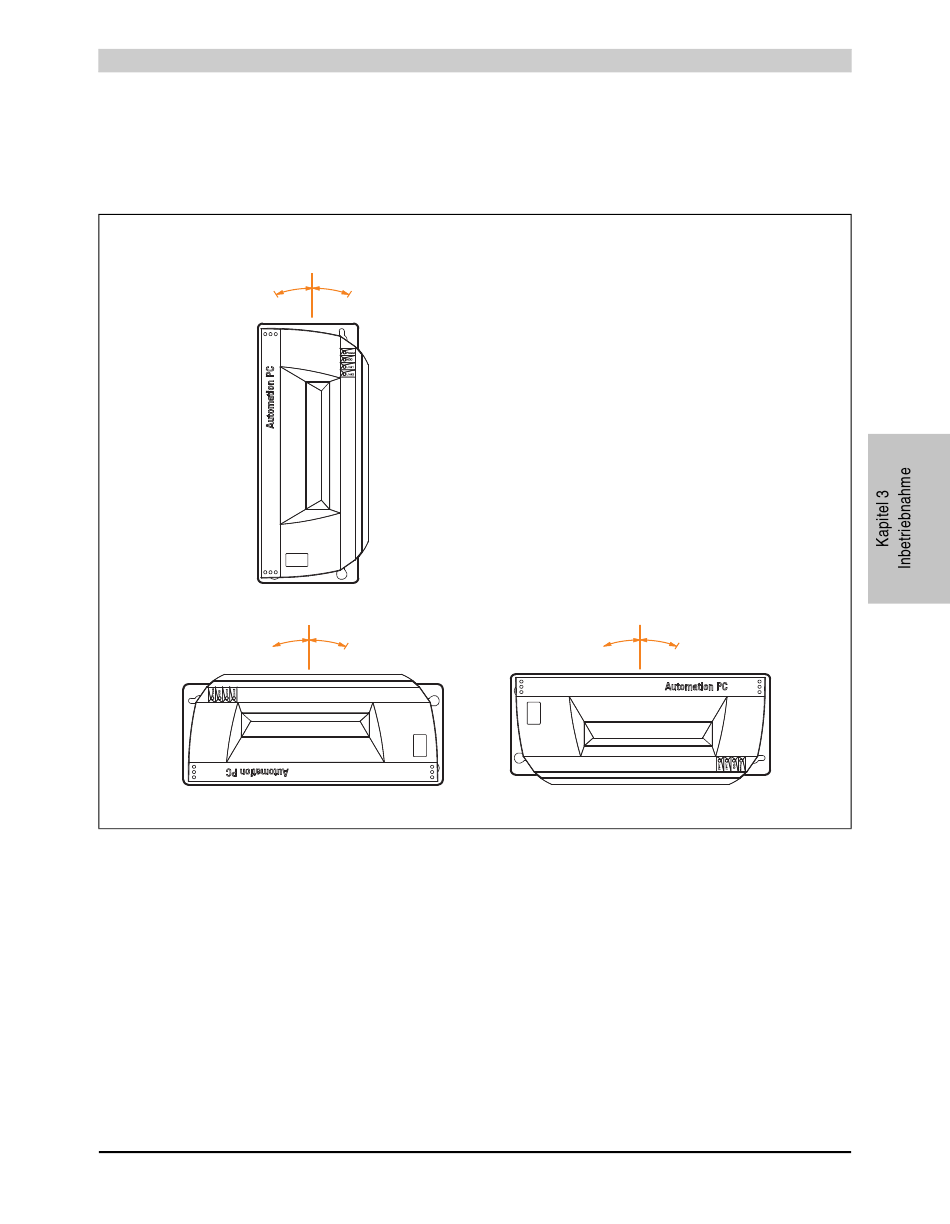

Abbildung 140: Einbaulagen APC620 mit Hard Disk Laufwerk

Die Einbaulagen „horizontal 1" und „horizontal 2" sind nur in Verbindung mit einem Lüfter Kit er-
laubt.
Automation PC 620 Anwenderhandbuch V 2.68 301
