Abbildung 455: Haltewinkel Montieren; Abbildung 456: Usv Modul Montieren; Abbildung 457: Verbindungskabel Anstecken - B&R Automation PC 620 Anwenderhandbuch

Wartung / Instandhaltung • Montage des USV Moduls
• Haltewinkel mit 2 Torxschrauben (T10) am USV Modul montieren.
Haltewinkel
+ 2 Torxschrauben
• USV Modul mit 2 Torxschrauben (T10) und 1 Torxschraube (T10) montieren. Es sind die
zuvor entfernten Torxschrauben und eine Torxschraube aus dem Montagematerial zu
verwenden.
• Verbindungskabel anstecken (siehe markierte Buchsen).
782

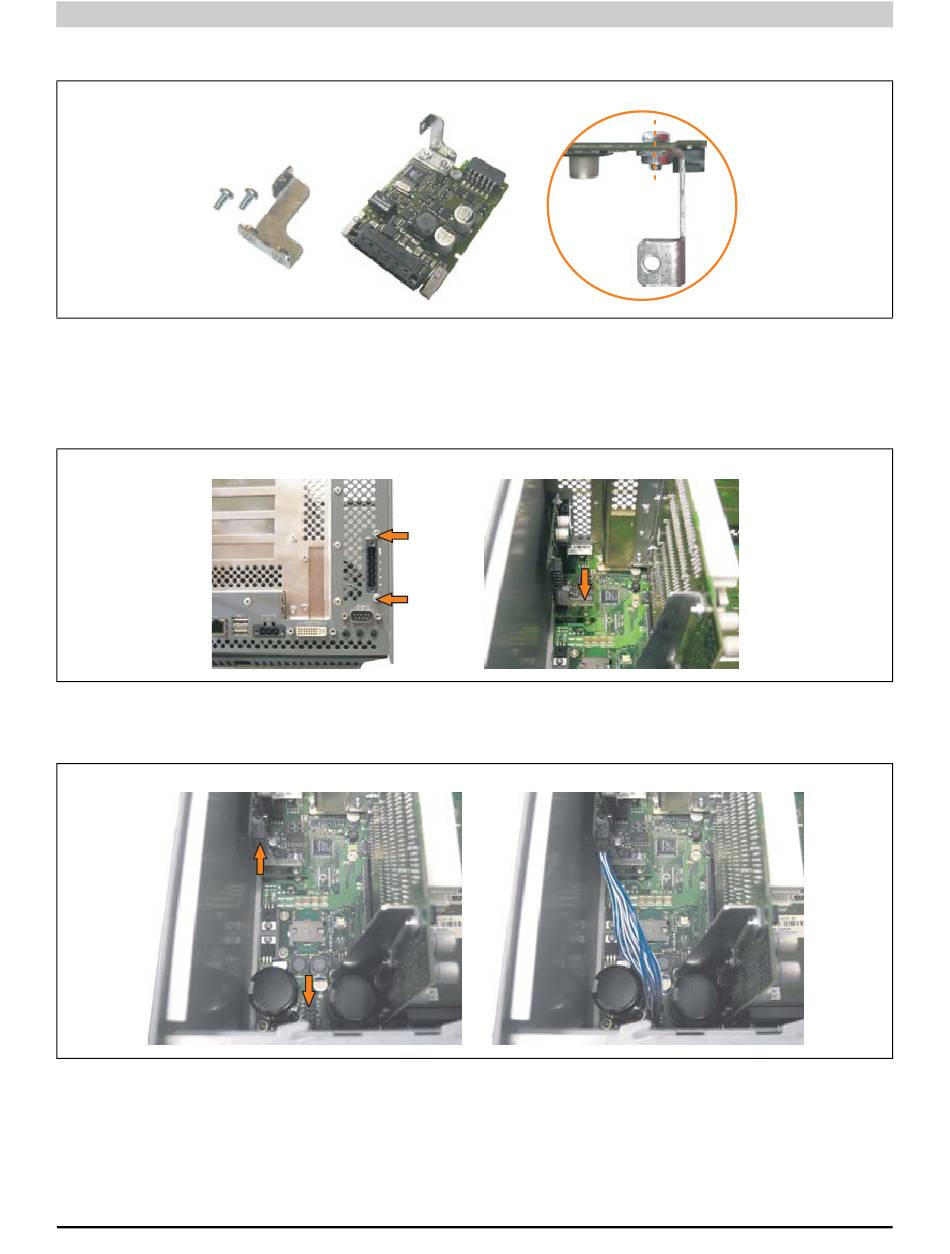

Abbildung 455: Haltewinkel montieren

Abbildung 456: USV Modul montieren

Abbildung 457: Verbindungskabel anstecken
