Wartung / Instandhaltung • Lüfterkiteinbau und Tausch
• Das Lüfteranschlusskabel muss mit der Basisboardleiterplatte an der richtigen Position
verbunden werden (Lüfter 1 an Position 1, Lüfter 2 an Position 2).

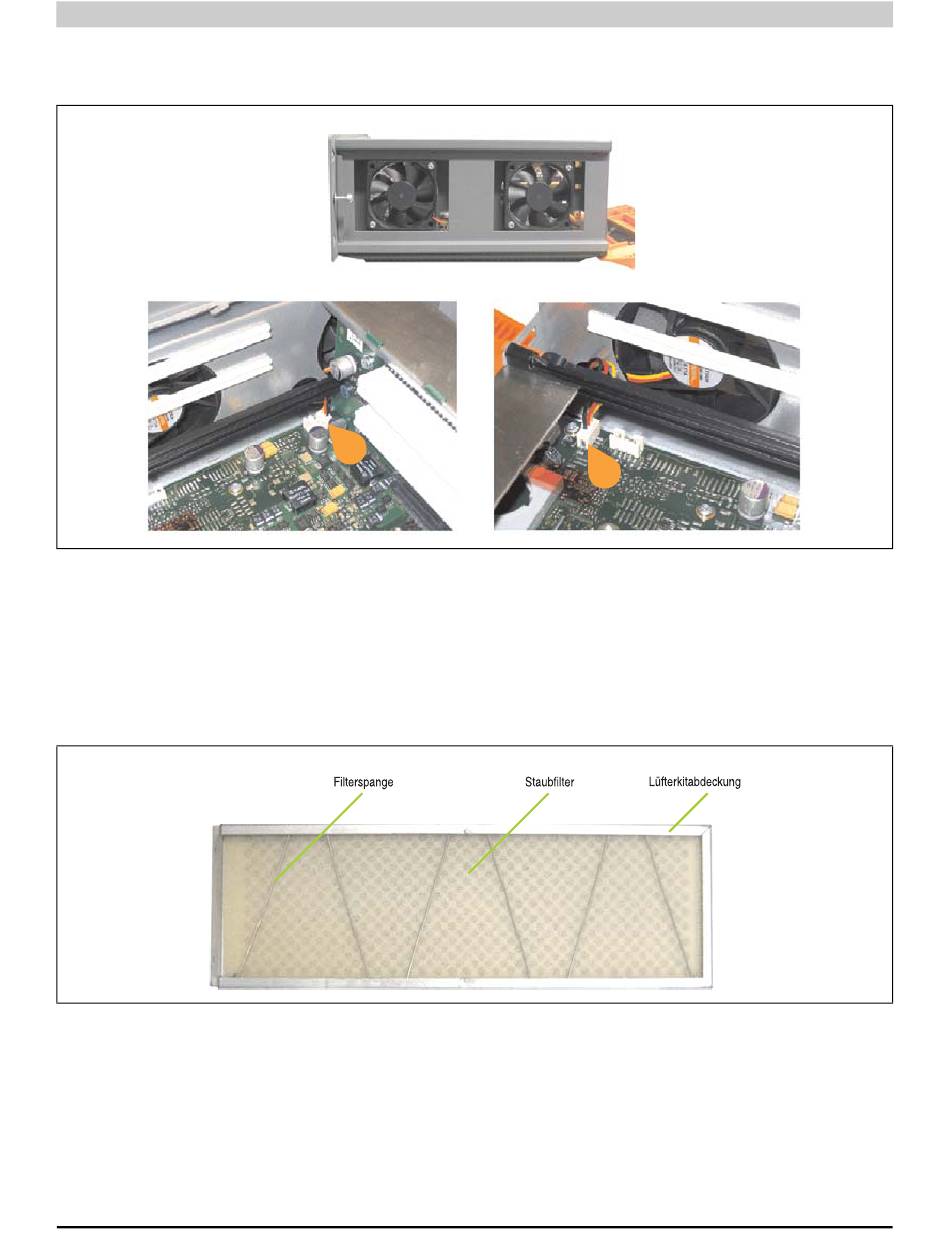

Abbildung 400: APC620 2PCI Slot - Lüfterkabelanschluss auf dem Basisboard
• War im System eine oder mehrere PCI Karte(n) gesteckt, so kann (können) diese nun
wieder eingebaut werden.
• War im System ein Slide-in Laufwerk gesteckt, so kann dieses nun wieder eingebaut wer-
den.
• Staubfilter in die Lüfterkitabdeckung einlegen mit der Filterspange fixieren.
Abbildung 401: Staubfilter in die Lüfterkitabdeckung und Filterspange
• Entfernte Komponenten (Filterkitabdeckung, Seitendeckel) in umgekehrter Reihenfolge
zusammensetzten.
