Wartung / Instandhaltung • Lüfterkiteinbau und Tausch
• Nach dem Lösen der Schrauben ist die Seitenabdeckung und die Lüfterkitabdeckung
nach vorne hin zu entfernen.

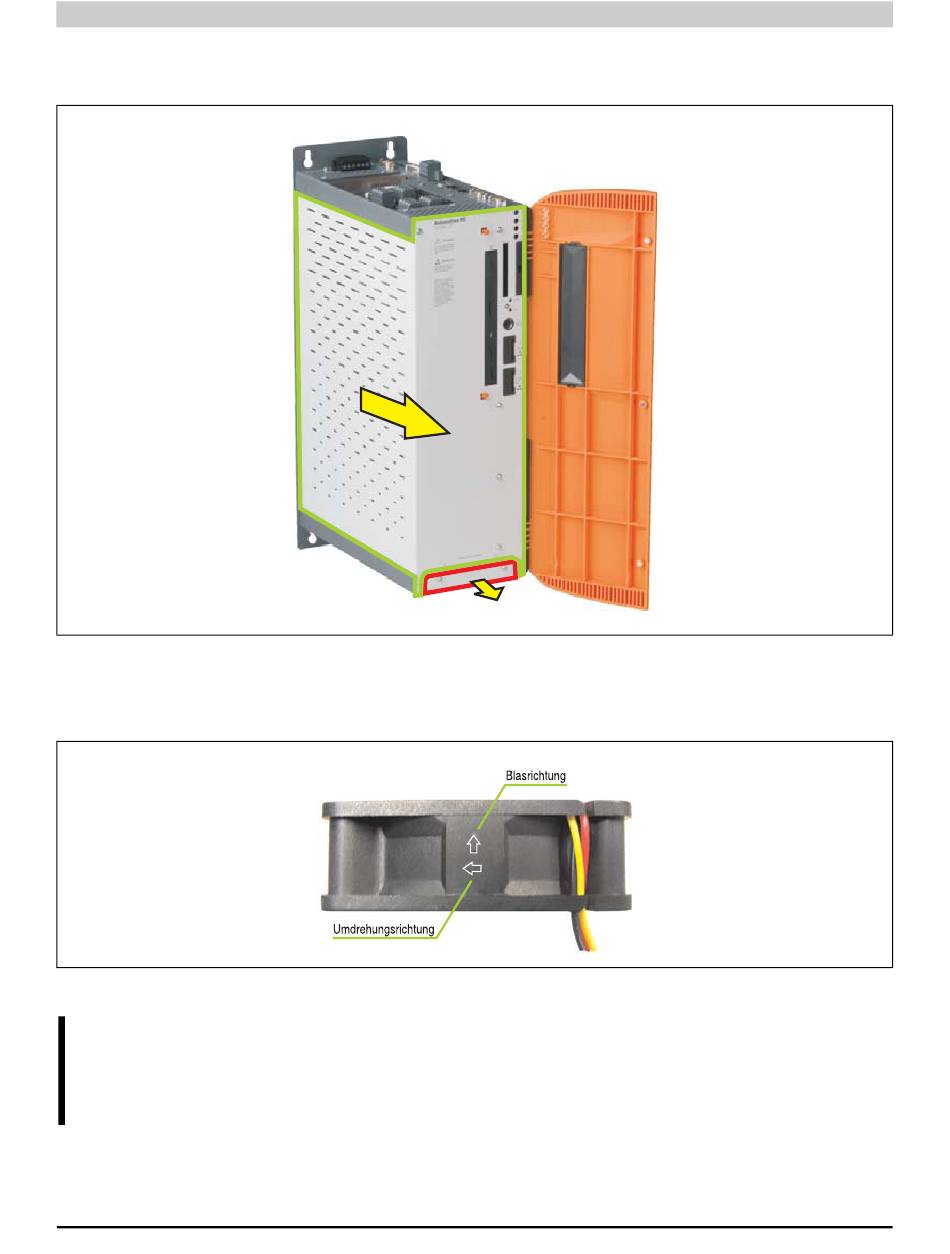

Abbildung 403: APC620 3PCI Slot - Seitendeckel und Lüfterkitabdeckung entfernen
• Auf den Lüftern befinden sich jeweils zwei Pfeile, die die Blasrichtung und die Umdre-
hungsrichtung anzeigen.
Abbildung 404: Lüftermarkierungen für Blas- und Umdrehungsrichtung
Warnung!
Die Lüfter müssen so eingesetzt werden, dass die Blasrichtung in das Gehäusein-
nere zeigen.
• Lüfter in richtiger Position über die Befestigungsbolzen (siehe Pfeile) geben. Dabei sind
756
S e i t
e n d e
c k e l
Lüfterkitabdeckung
Automation PC 620 Anwenderhandbuch V 2.68
