Abmessungen; Abbildung 15: Apc620 3 Pci Slot Variante Abmessungen - B&R Automation PC 620 Anwenderhandbuch

Technische Daten • Gesamtgerät
1) Maintenance Controller Extended.
2) Bei 50°C, 8,5 μA der zu versorgenden Komponenten und einer Selbstentladung von 40%.
3) Ist ein SRAM Modul (Best.Nr. 5AC600.SRAM-00) montiert beträgt die Pufferdauer 2½ Jahre.
4) Prozess- bzw. chargenbedingt sind optische Abweichungen in der Farbe und Oberflächenbeschaffenheit möglich.
5) Maximalwerte, sofern eine Einzelkomponente keinen anderen angibt.
6) Herabsenkung (Derating) der maximalen Umgebungstemperatur typisch 1°C pro 1000 Meter ab 500 Meter NN.

2.3.3 Abmessungen

17,2
3
76
125
90,5
119,5 " " A
125,2

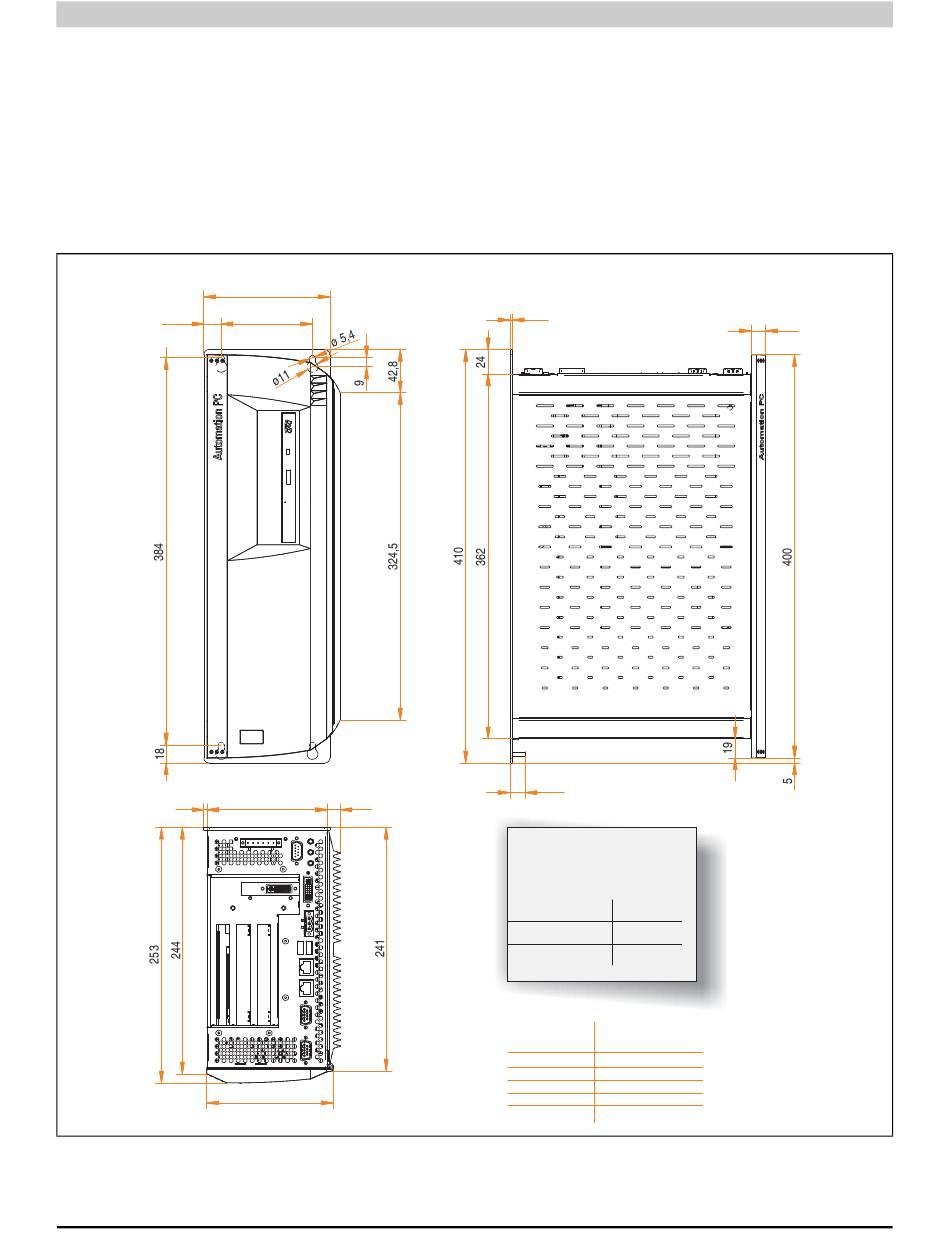

Abbildung 15: APC620 3 PCI Slot Variante Abmessungen

2,5
15
Information:
Das Maß " " ist vom verwendeten A
APC620 Kühlkörper abhängig!
APC620 Kühlkörper Angabe
Bestellnummer in mm
5AC600.HS02-00 12,8
5AC600.HS02-01 28
Allgemeintoleranz nach Allgemeintoleranz nach
Nennmaßbereich Nennmaßbereich DIN ISO 2768 mittel DIN ISO 2768 mittel
bis 6 mm bis 6 mm ± 0,1 mm ± 0,1 mm
über 6 bis 30 mm über 6 bis 30 mm ± 0,2 mm ± 0,2 mm
± 0,3 mm ± 0,3 mm
über 30 bis 120 mm über 30 bis 120 mm
über 120 bis 400 über 120 bis 400 ± 0,5 mm ± 0,5 mm
über 400 bis 1000 über 400 bis 1000 ± 0,8 mm ± 0,8 mm
