Apc620 2 Pci Slot Variante; Schnittstellen; Abbildung 10: Apc620 2 Pci Slot Variante Schnittstellenübersicht Oberseite - B&R Automation PC 620 Anwenderhandbuch

Technische Daten • Gesamtgerät

2.2 APC620 2 PCI Slot Variante

2.2.1 Schnittstellen

LED für:
Power
HDD
Link1
Link2
1) Nur in Verbindung mit der Systemeinheit 5PC600.SX02-00 nutzbar.
2) Steckplatz erst bei 5PC600.SX02-00 ab Rev. G0 und 5PC600.SX02-01 ab Rev. H0 immer vorhanden.

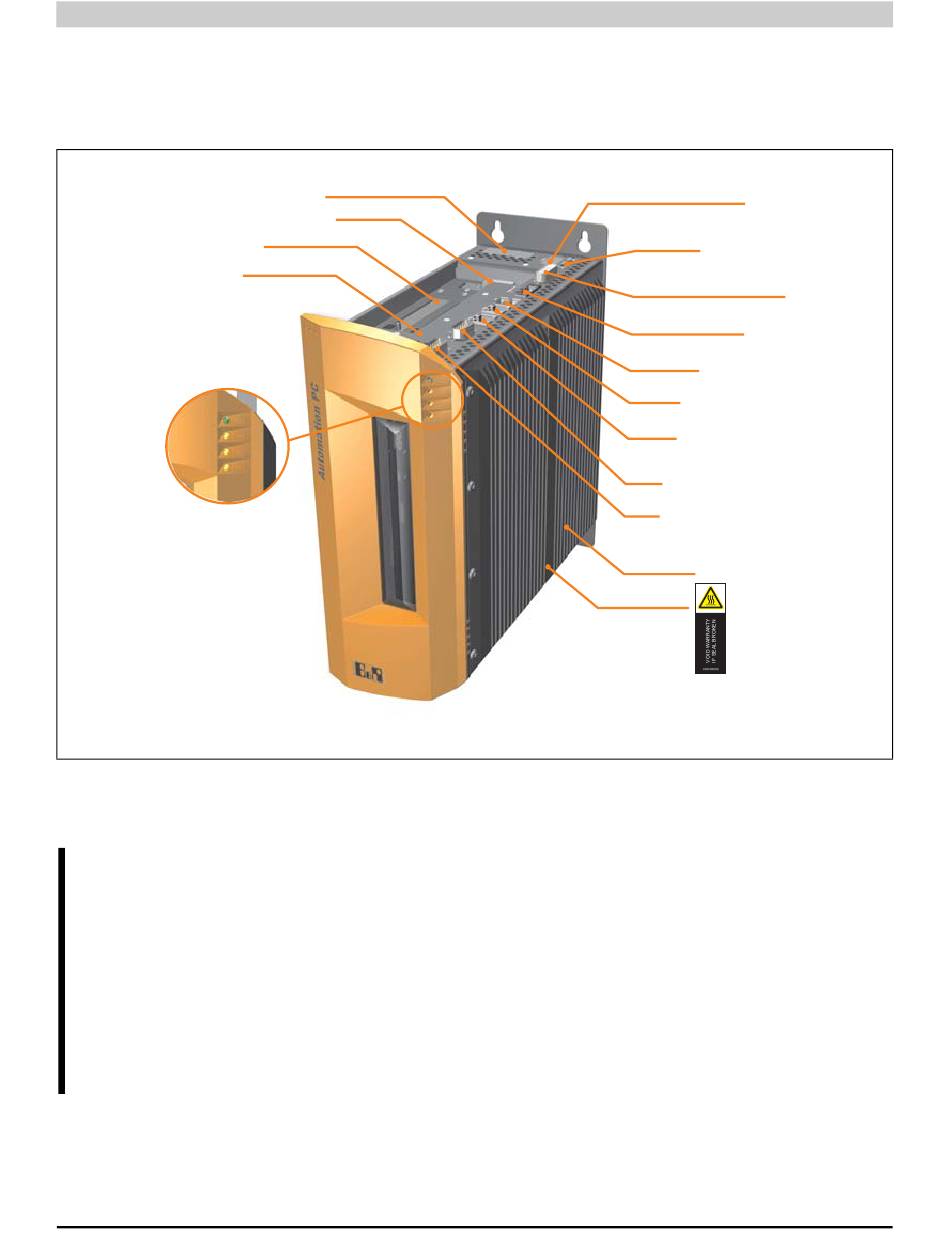

Abbildung 10: APC620 2 PCI Slot Variante Schnittstellenübersicht Oberseite
Warnung!
Die Befestigungsschrauben des Kühlkörpers dürfen keinesfalls gelöst werden, da
der Kühlkörper über eine thermische Kopplung mit Prozessor und Chipset verbun-
den ist. Wird diese Verbindung zerstört, muss der APC620 ins Werk zur Reparatur
geschickt werden. Werden die Schrauben dennoch gelöst (gesichert durch ein Sie-
gel) erlischt jegliche Garantie.
Es ist möglich, dass die Oberflächentemperatur des Kühlkörpers im Betrieb auf
70°C (Warnhinweis „Heiße Oberfläche") ansteigen kann.
66
Add-on USV Steckplatz
1)
AP Linkslot
PCI Slot 2 half-size
PCI Slot 1 half-size
2)
Add-on Schnittstellensteckplatz
Kühlkörpersiegel
Warnhinweis
Automation PC 620 Anwenderhandbuch V 2.68
MIC, Line IN,
Line OUT
Monitor/Panel
SDL (Smart Display Link) / DVI
Spannungsversorgung
+24 VDC
USB1, USB2
Ethernet2
Ethernet1
COM2
COM1
Kühlkörper
