2.9 Leistungshaushalt APC620 Systemeinheiten mit 2 PCI Slots

2.9.1 Spannungsversorgung 5PC600.SX02-00 Revision >= H0 und 5PC600.SX02-01 Revi-
sion >= K0)

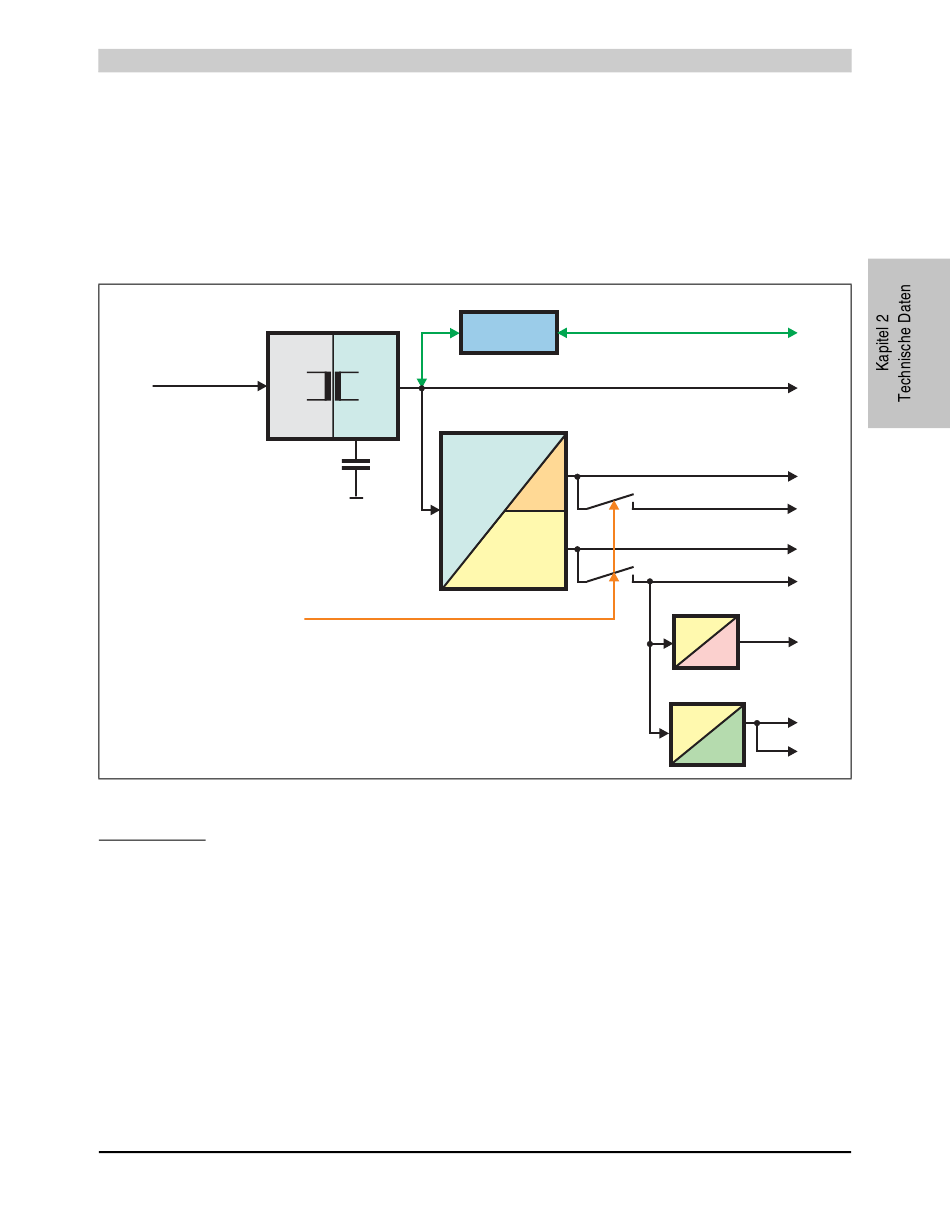

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der APC620 Spannungsver-
sorgung für die Systemeinheiten 5PC600.SX02-00 (ab Revision ≥ H0) und 5PC600.SX02-01
(ab Revision ≥ K0) dar.
Versorgungsspannung
+24 VDC
Pufferungskondensatoren
(für min. 10 ms)
Abbildung 29: Spannungsversorgung 2 PCI Slots (systemeinheitenrevisionsabhängig)
Erläuterung:
Aus der Versorgungspannung werden durch einen DC/DC Wandler 15 V generiert. Diese galva-
nisch getrennten 15 V speisen einen weiteren DC/DC Wandler, welcher die restlichen Spannun-
gen generiert.
Nach dem Einschalten des Systems (z.B. durch den Power Taster) werden die Spannungen 3V3
und 5 V und auf den Bus gelegt. Beim 5 V Ausgang generieren zwei weitere DC/DC Wandler
+12 V bzw. -12 V und legen diese auf den Bus.
Die optional anschließbare APC620 Add-on USV inklusive Batterieeinheit wird über 15 V ver-
sorgt und gewährleistet bei Verlust der Versorgungsspannung eine Unterbrechungsfreie Strom-
versorgung vom 15 V Bus.
Automation PC 620 Anwenderhandbuch V 2.68
24V 15V
galvanisch
getrennt
Power On
Technische Daten • Gesamtgerät
USV Add-on
Modul (optional)
3V3
15V
5V
USV Batterie
15V
3V3 Standby
3V3
5V Standby
5V
5V
-12V
-12V
+12V
5V
+12V +12V
PCI Bus
