Zubehör • USB Media Drive 5MD900.USB2-00
11.8.2 Abmessungen

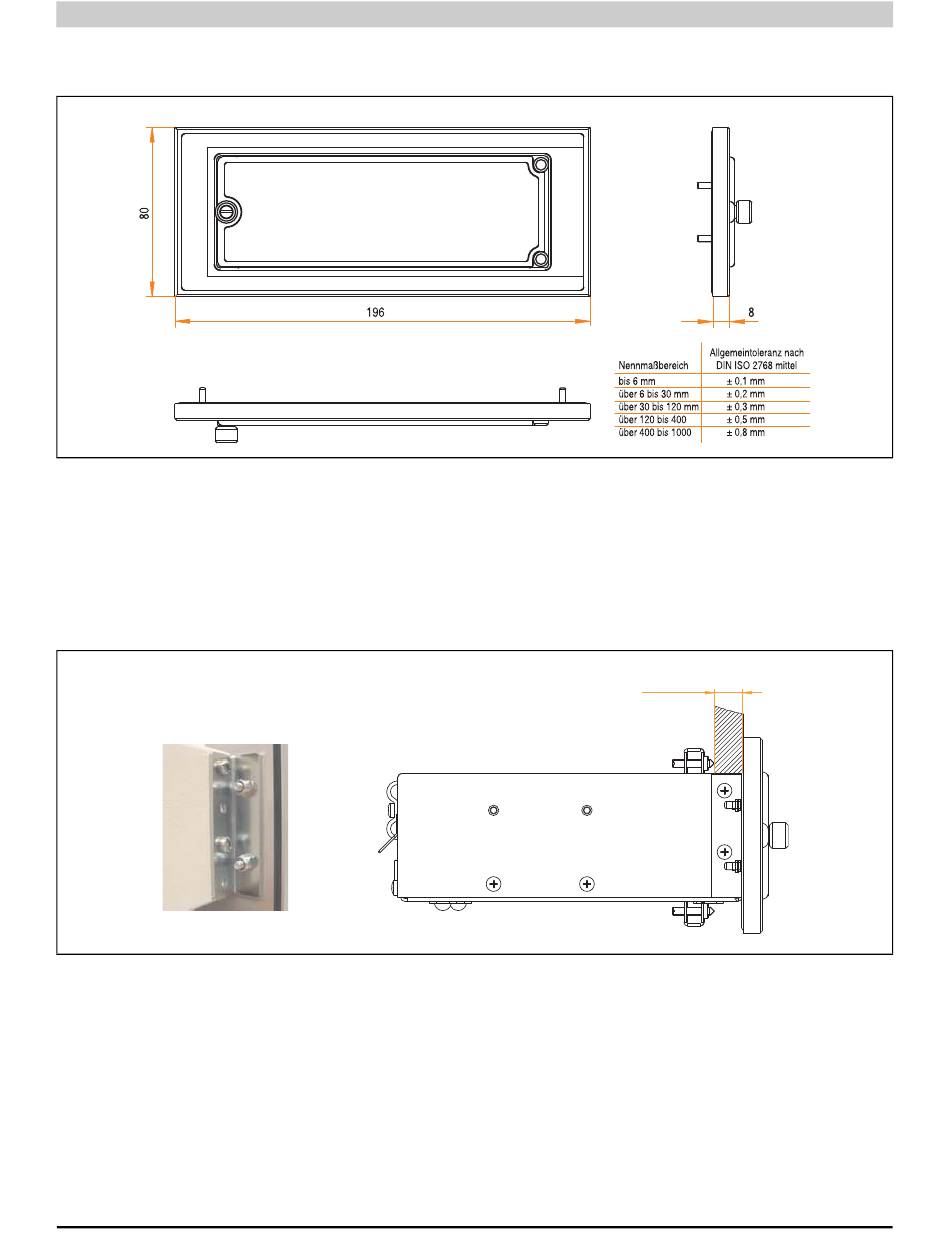

Abbildung 327: Abmessung 5A5003.03

11.8.3 Montage
Die Frontklappe wird mittels den 2 Hutschienenwinkel (beigepackt beim USB Media Drive) und
den 4 Sicherungsmuttern befestigt. Mit den 4 beiliegenden Halteklammern kann das Gesamtge-
rät (USB Media Drive + Frontklappe) z.B. in einer Schaltschranktür montiert werden.
max. 10 mm
Mounting
Installation depth

Abbildung 328: Frontklappenmontage und Klemmdicke
