Inbetriebnahme • Montage
Slide-in CD-ROM Laufwerk

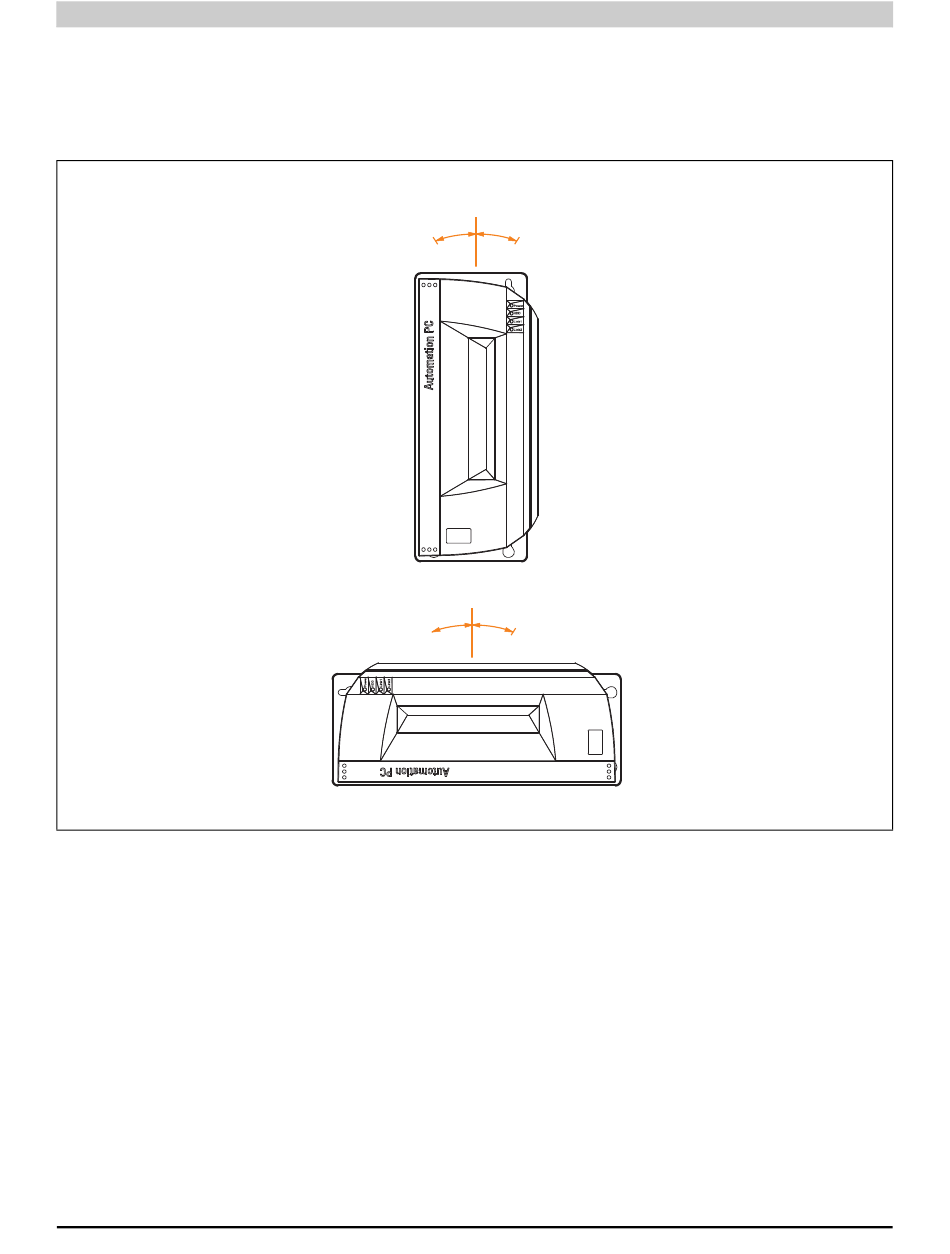

Die nachfolgende Abbildung zeigt die möglichen Einbaulagen eines APC620 Gerätes in Verbin-
dung mit dem Slide-in CD-ROM Laufwerk (5AC600.CDXS-00).
1)
vertikal 1
30° 5°
1)
horizontal 1
30° 30°
1) Nur in Verwendung eines Lüfter Kits erlaubt.

Abbildung 141: Einbaulagen APC620 mit Slide-in CD-ROM Laufwerk

Die Einbaulage „horizontal 1" ist nur in Verbindung mit einem Lüfter Kit erlaubt.
Einbaulage „vertikal 1" ist beim Montagewinkel von 0° auch ohne Lüfter Kit möglich.
302 Automation PC 620 Anwenderhandbuch V 2.68
